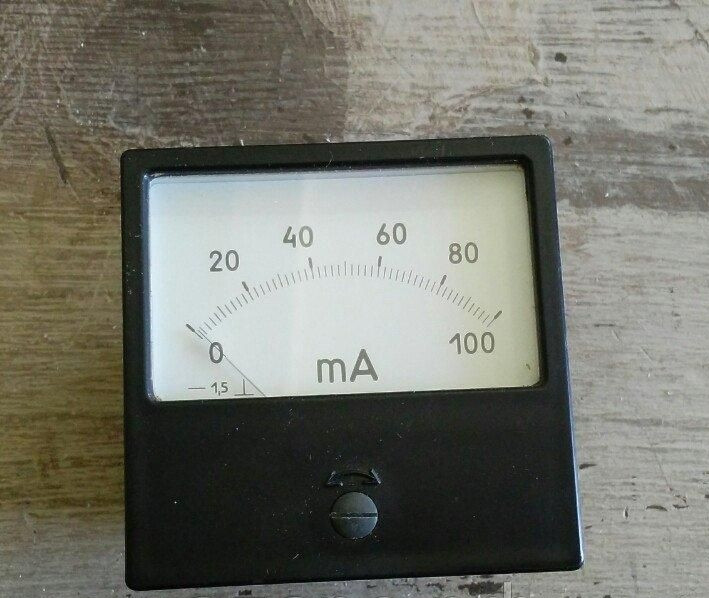

Амперметр М42300 0-100 мА

Опис і застосування амперметр постійного струму М42300, вольтметр постійного струму М42300:

Амперметр М42300 призначений для вимірювань струму в електричних ланцюгах постійного струму.

Прилади дають змогу вимірювати струми в межах від 10 мА до 20 мА під час безпосереднього ввімкнення. Прилади амперметр М42300 витримують тривале перевантаження струмом, рівним 120% від верхньої межі діапазону вимірювань упродовж 2 годин.

Амперметри М42300 постійного струму можуть виготовлятися з нульовою позначкою на початку або всередині шкали;

Шкали приладів можуть бути виготовлені в будь-яких фізичних одиницях вимірювання, зі спеціальними позначками, написами та ін.

Нормальне положення приладів — вертикальне або горизонтальне положення.

Технічні характеристики амперметр щитового постійного струму М42300, вольтметр щитової постійного струму М42300:

• Габарити — 80х80мм, виріз у щиті d — 77,5 мм;
• Маса — 0,2 кг;
• Клас точності — 1,5, 2,5;
• Діапазони вимірювань:
  • 5мА; 10 мА; 15мА; 20 мА; 30 мА; 50 мА; 100 мА; 150 мА; 300 мА; 500 мА; 600мА; 3/30 мА; 3/50 мА; 5/50 мА; 1А; 2А; 3А; 5А; 10А; 15 А (здатність увімкнення приладів амперметр М42300, міліметрамперметр М42300, кіламперметр М42300 — безпосередньо);
  • 15А; 20А; 30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750А; 1000А; 1500А; 2000А; 4000 А; 6000 А (здатність увімкнення — із зовнішнім шунтом на 75 мВ);
• Межа допуску значення похибки дорівнює:
  • ±1,5% — для приладів класу точності 1,5;
  • ±2,5% — для приладів класу точності 2,5;
• без урахування похибок зовнішніх шунтів і окремих додаткових опорів;
• Нормувальні значення під час встановлення наведених похибок приймаються рівними:
  • верхньою межею діапазону вимірювань — для приладів із нульовою позначкою на краю діапазону вимірювань
  • сумі модулів верхніх меж діапазону вимірювань — для приладів із нульовою позначкою всередині діапазону вимірювань;
• Межа допуску значення варіації показань приладів дорівнює півторакратному значенню межі, що допускається, основному наведеному похибкі;
• Відхилення покажчика від нульової позначки шкали після подавання на прилад упродовж 30 °C вимірюваної величини, що відповідає верхньому діапазону вимірювань, не перевищує значень:
  • для 1,5 класу точності — 0,9 мм;
  • для 2,5 класу точності — 1,5 мм;

Зміна показань приладів амперметр М42300, вольтметр М42300, міліметр М42300, кілоамперметр М42300, кіловольтметр М42300, що вирізняється зміною положення приладів від нормального положення в будь-якому напрямку на 45° (крім мікроамперметрів), не перевищує межі значення основної похибки. Зміна показань має бути виражена як наведена похибка;

Зміна показань, що видається впливом зовнішнього однорідного постійного магнітного поля з індукцією 0,5 мТл за несприятливого напрямку магнітного поля, не перевищує ±1,5%;

Відхилення покажчика від положення спокою після раптового застосунка збудження, що викликає зміну остаточного показання на 2/3 довжини шкали, не перевищує ±1,5% довжини шкали після закінчення 4 с;

Перекидання покажчика приладів  не перевищує 20% довжини шкали.

Принцип дії приладу ґрунтується на взаємодії магнітного поля постійного магніту з електричним струмом, що проходить обмотування рамки приладу.
