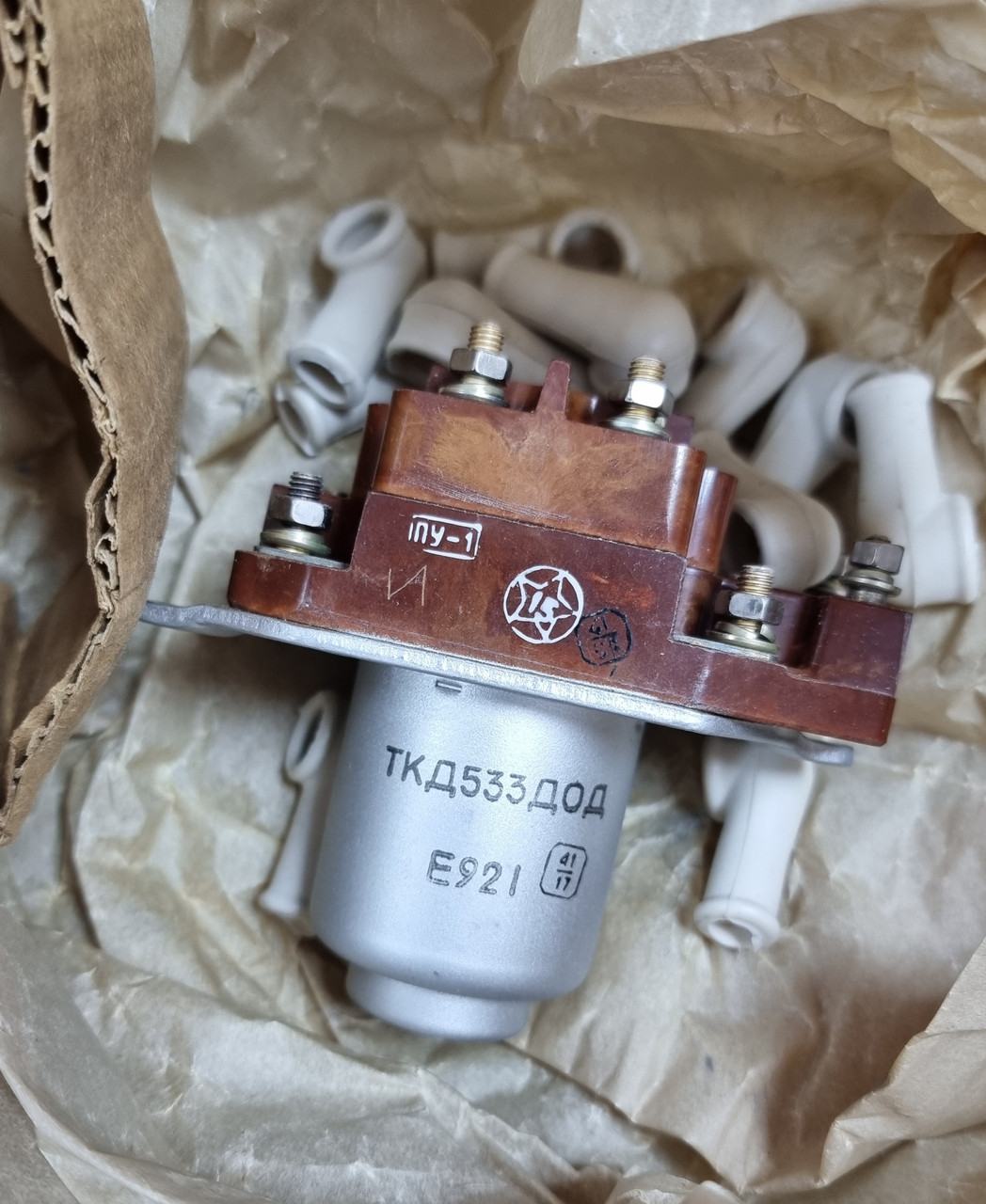

КОНТАКТОР ТКД533ДОД

Контактор, що містить ТКД533ДОД, призначений для комутації ланцюгів в електросистемах об'єктів авіаційної техніки всекліматичного застосування.

Структура умовного позначення:
ТКД533ДОД
- Т — номінальна напруга в ланцюзі обмотування керування контактора — 27 В;
- До — позначення апарату: К — контактор;
- Д — значення номінального струму в ланцюзі головних контактів, позначає розряд:
     - буква Е — одиниці;
     - буква Д - десятки;
     - буква С — сотні;
- 5 — вказує кількість одиниць цього розряду;
- 3 — число незалежних розмикальних контактів;
- 3 — кількість незалежних замикальних контактів;
- Д-режим роботи — тривалий;
-Про — максимально допустима температура довкілля: О - 85 °C;
- Д - додаткова температура 25 °C


Основні технічні характеристики контактора ТКД533ДОД:
• Номінальна напруга ланцюга живлення, В... 27
• Струм комутації, А... 50; 25
• Напруга комутації, В:
     - постійного струму... 30
     - змінного струму... 220 В 440 Гц; 380 В 50 Гц
• Число комутованих ланцюгів... 3
• Режим роботи... тривалий
• Габаритні розміри, мм... 107х63х100
• Маса, кг... 0,85
