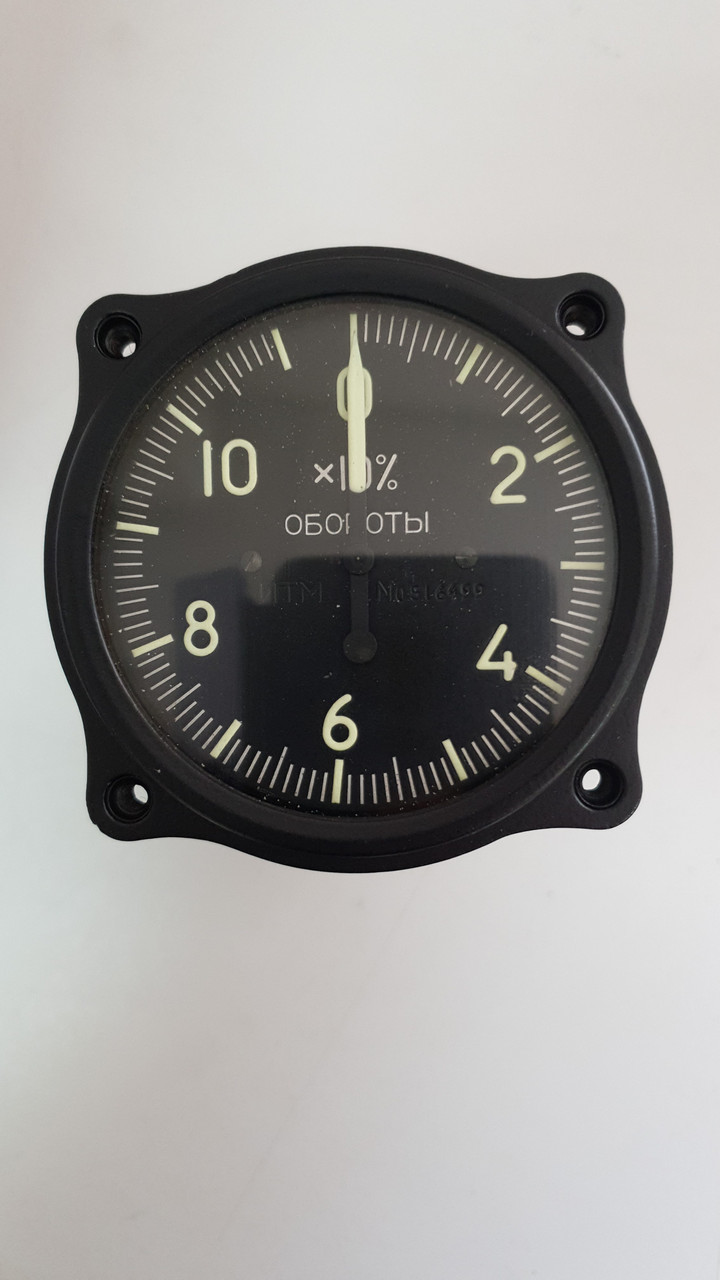

Тахометр ІТМ-1

Тахометр морський ІТМ призначення:

Тахометр електричний дистанційний морський ІТМ призначений для дистанційного вимірювання частоти обертання валу двигуна. Тахометр працює в комплекті з датчиком тахометра ДТМ-1 або ДТМ-2.

Датчик тахометра ДТМ-1 (ДТМ-2) являє собою генератор трифазного струму, а вимірювач ІТМ — магнітоіндукційний індикатор.

Відмітки та цифри на шкалі та стрілка вимірювача покриваються масою тимчасової дії (люмінофором). За замовленням позначки шкал і стрілки вимірювача можуть бути покриті білою емаллю для червоного підсвічування (на кожусі вимірювача наноситься знак "К").

Тахометр ІТМ призначений для експлуатації в умовах помірного клімату.

Технічні характеристики тахометра ІТМ:

 Діапазон вимірювання  від 10 до 110%

(100% за шкалою вимірювача відповідають 2500 об/хв вала ротора датчика).

Шкала вимірювача ІТМ —  рівномірна

Діапазон робочих температур:

- вимірювач ІТМ  від мінус 40 до плюс 60 °C;

- датчик ДТМ-1 (ДТМ-2) від мінус 40 до плюс 180 °C (за 180 °C не більш ніж 5 год)

Похибка тахометра за (25 ± 10) °C:

- в діапазоні від 10 до 50%, не більш ніж ± 2,5%;

- в діапазоні від 50 до 90%, включно з, не більш ніж ± 1,0%;

— у діапазоні від 90 до 110%, не більш ніж ± 2,5%.

Міжфазова напруга датчика за 1500 об/хв вала ротора:

- ДТМ-1 (навантаженого одним вимірювачем ІТМ)  від 10,5 до 12,5 В;

- ДТМ-2 (навантаженого двома вимірювачами ІТМ) від 10,5 до 12,5 В.

Час заспокоєння рухомої системи вимірювача не більш ніж 3 с.

Зберігає працездатність під час вібраційного навантаження

з частотою від 3 до 33 Гц

Маса вимірювача ІТМ, не більш ніж 0,8 кг

Вимірювач водозахищений з усіх боків.

Датчик водозахищений з усіх боків, крім приводу.
