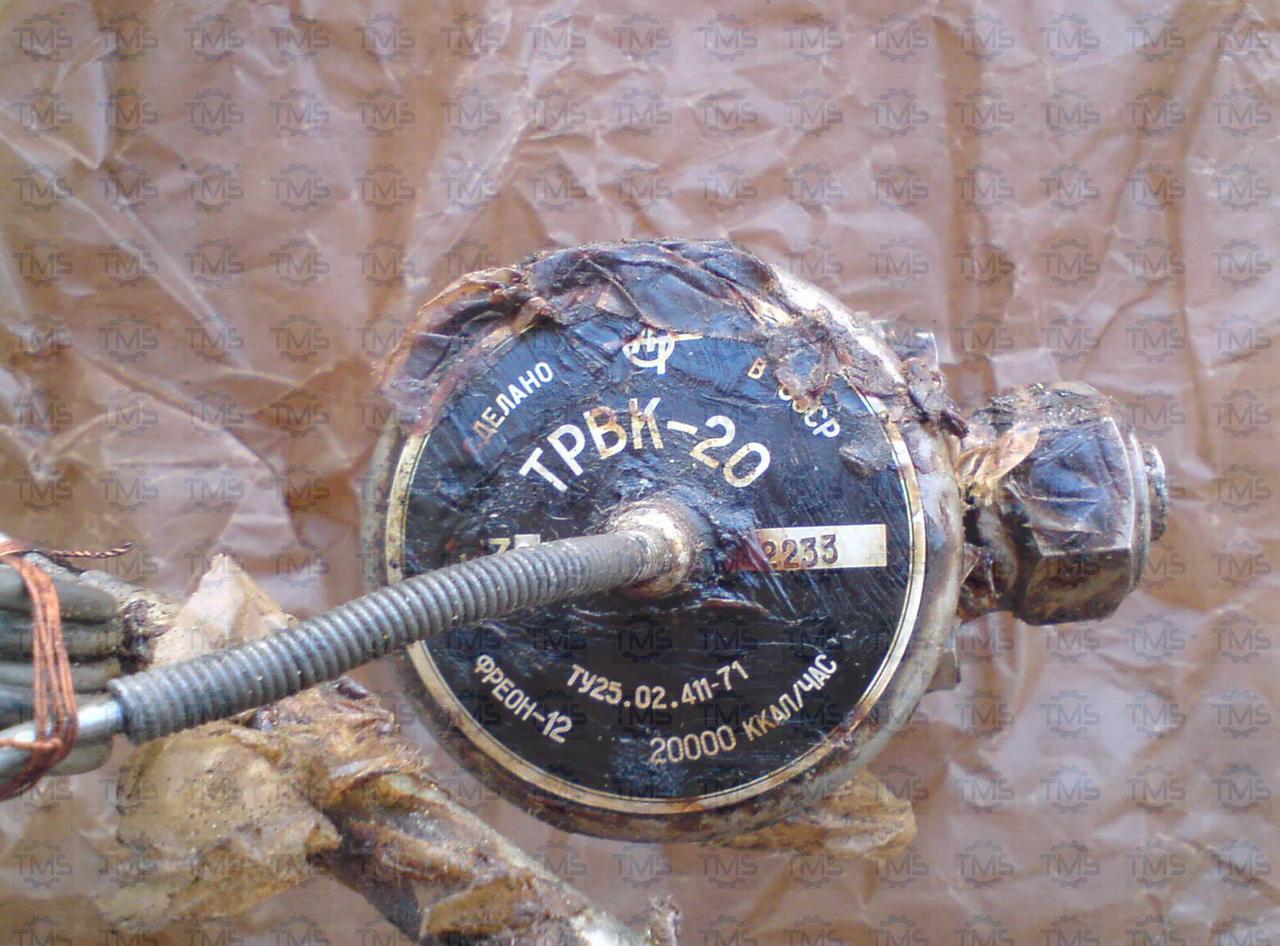

ТЕРМОРЕГУЛЮВАЛЬНИЙ ВЕНТИЛЬ ТРВК-20

Терморегульовані вентилі регулюють потік холодильного агента на вході в випарник.  У випарник надходить необхідна кількість холодильного агента для його випаровування залежно від теплового навантаження. ТРВ можуть використовуватися на лініях з одним або декількома випарниками.

Використовується дві основні модифікації:
1) з внутрішнім вирівнюванням тиску;
2) із зовнішнім вирівнюванням тиску.
Внутрішнє вирівнювання тиску. На мембрану клапана з одного боку діє тиск, що передається з датчика, а з протилежної — сума тисків випарника (р0) і притискної пружини (р3). Під час вирівнювання цих трьох векторів тиску клапан залишається постійно відкритим, і, відповідно, постійним залишається потік холодильного агента, що проходить через нього. У цих умовах кількість холодильного агента, що надходить у випарник, точно відповідає необхідному для сприйняття теплового навантаження. Якщо ж навантаження знижується, відбуваються два процеси: холодильного агента стає надмірно багато, а його тиск підвищується; знижується температура газу на виході та пропорційно цьому знижується тиск у датчику. Внаслідок цих процесів сума тисків випарника та пружини перевищує тиск, що чиниться на
датчик клапана, що призводить до закривання клапана зі зменшенням проміжку для проходження холодильного агента. Навпаки, якщо теплове навантаження в випарнику зростає, кількості холодильного агента в ньому виявляється недостатньо, і тиск його зменшується; одночасно збільшується температура газу на виході з випарника, що викликає відповідне підвищення тиску на датчик клапана.
Унаслідок тиску в клапані зміщує мембрану вниз, що призводить до відкриття проміжку для проходження рідкого холодильного агента, збільшуючи обсяг його надходження в випарник.
Клапани з внутрішнім вирівнюванням тиску застосовуються переважно в установках малої потужності.

Зовнішнє вирівнювання тисків. ТРВ із зовнішнім вирівнюванням тиску мають підведення тиску з випарника за допомогою відповідної лінії (капілярної трубки), яка відходить від нього трохи нижче від датчика клапана. Зберігають силу все раніше цих положеннях, за винятком того, що тиск р0 в випарнику визначається за допомогою капілярної трубки.
Клапани розширення із зовнішнім вирівнюванням тиску зазвичай застосовуються на агрегатах середньої та великої потужності.
