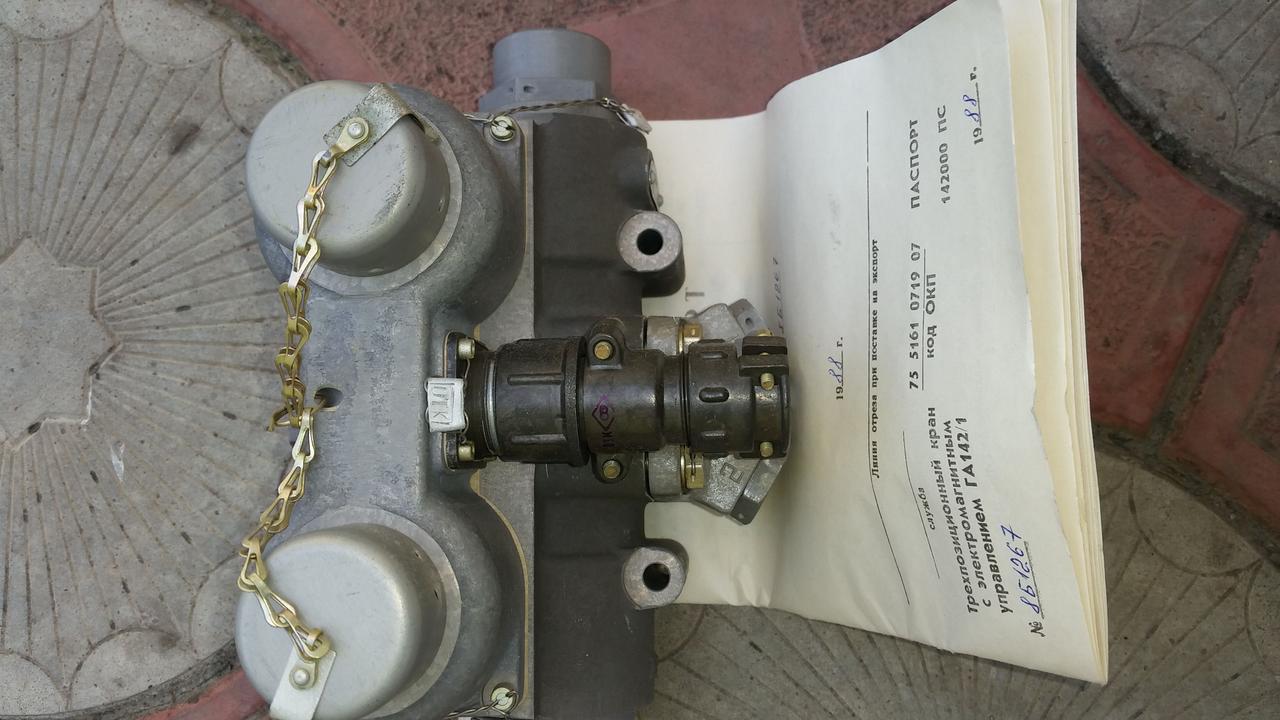

Кран електромагнітний ГА-142/1

Кран електромагнітний ГА-142/1

Принцип дії трипозиційного крана на прикладі ГА-142/1

Кран трипозиційний складається з корпусу зі штуцерами, електромагнітних зі штовхачами, двома кнопками, золотника, двох кульок і втулки з пружиною.Полости праворуч і ліворуч від поршнів узагальнені з вхідним штуцером. Вихідні штуцери узагальнені зі зливним штуцером у вихідному положенні. За вимкненої електромагнітної кульки замикають отвори, що повідомлять напірну магістраль зі зливним штуцером. Магістраль напірна інформація з порожнинами праворуч і ліворуч за поршнями й утримує золотушник у середньому положенні. Водночас поршнева та штокова порожнини гідроциліндру через золотник з'єднуються зі зливом.У разі увімкнення правого електромагнітного електромагнітного або натискання на праву кнопку штовхач віджимає кульку та закриває вихід рідини під тиском у порожнину за правим поршнем. Водночас під тиском робочої рідини лівий поршень перемістить золотник вправо та повідомить вхідний штуцер із правим вихідним. Лівий' вихідний штуцер залишиться з'єднаним зі зливним штуцером. У разі увімкнення лівого електромагнітного або натискання лівої кнопки, робота елементів крана аналогічна
