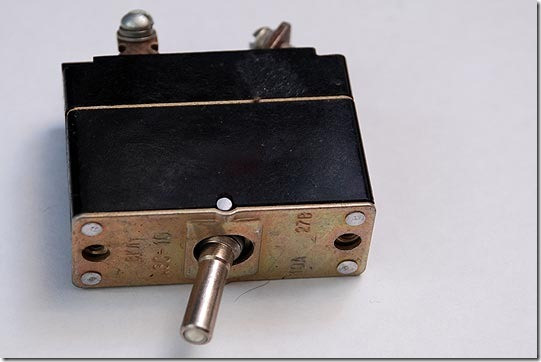

Автомати захисту мережі серії АЗС призначені для автоматичного вимкнення споживачів електроенергії у разі перевантажень і коротких замикань у ланцюгах постійного струму за напруги до 30 В у закритих стаціонарних і пересувних установках. Автомати захисту мережі класифікуються за номінальним струмом.
Структура умовного позначення АЗС Азс
АЗС — автомат захисту мережі; — величина номінального струму, А (2, 5, 10, 15, 20, 30, 40, 50). Особливості конструкції Автомати захисту мережі являють собою комбінацію однополюсного вимикача та термобіметалічного елемента, що забезпечує автоматичне вимкнення об'єкта, що захищається. Автомати мають механізм без вільного розчеплення. Плюс підводиться до нерухомого контакту.
Технічні характеристики:
Номінальна напруга, В 27±2,7
Напруга змінного струму частоти 50 Гц, яке витримує електрична ізоляція автоматів упродовж 1 хв, В 500
Опір ізоляції автоматів у холодному стані за напруги 100 В, МОм, не менш ніж: 20
У нагрітому стані 6
Після перебування в камері вологості з відносною вологістю 95-98% за температури (20±5) °C 2
Гранично допустима температура нагрівання виводних контактних затискачів автоматів у тривалому режимі у разі навантаження IN, °C, не більш ніж 120
Падіння напруги між шинами рухомих і нерухомих контактів за Iном, мВ, не більш ніж 180
Маса, кг, не більш ніж 0,09
Структура умовного позначення АЗС Азс
АЗС — автомат захисту мережі; — величина номінального струму, А (2, 5, 10, 15, 20, 30, 40, 50). Особливості конструкції Автомати захисту мережі являють собою комбінацію однополюсного вимикача та термобіметалічного елемента, що забезпечує автоматичне вимкнення об'єкта, що захищається. Автомати мають механізм без вільного розчеплення. Плюс підводиться до нерухомого контакту.
Технічні характеристики:
Номінальна напруга, В 27±2,7
Напруга змінного струму частоти 50 Гц, яке витримує електрична ізоляція автоматів упродовж 1 хв, В 500
Опір ізоляції автоматів у холодному стані за напруги 100 В, МОм, не менш ніж: 20
У нагрітому стані 6
Після перебування в камері вологості з відносною вологістю 95-98% за температури (20±5) °C 2
Гранично допустима температура нагрівання виводних контактних затискачів автоматів у тривалому режимі у разі навантаження IN, °C, не більш ніж 120
Падіння напруги між шинами рухомих і нерухомих контактів за Iном, мВ, не більш ніж 180
Маса, кг, не більш ніж 0,09
Інформація для замовлення
- Ціна: Ціну уточнюйте
