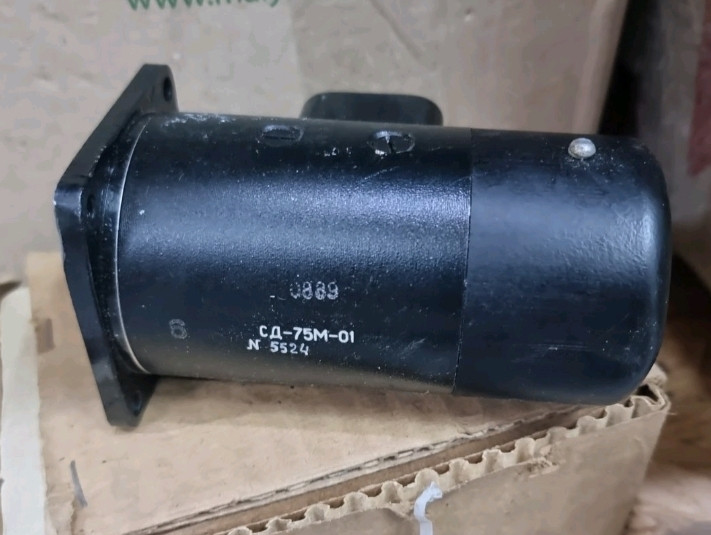

Електродвигун СД-75м-01

СД-75М-01 колекторний електродвигун постійного струму малої потужності для систем автоматики.
Двигун СД-75М-01 являє собою реверсивну двополюсну електричну машину з незалежним електромагнітним збудженням, призначену для роботи в апаратурі спеціального призначення.
Живлення обмотки якоря здійснюють від електромагнітного підсилювача напругою 60 В, а обмотки збудження — від джерела постійного струму напругою 27 В.
Зміна частоти обертання й напрямок обертання двигуна роблять зміною величини та полярності напруги живлення якоря.
Кріплення двигунів — фланцеве.
Режим роботи — тривалий.

Технічні характеристики двигуна СД-75М-01:
• Напруга живлення обмотки, В
   - якоря ...... 60
   - збудження... 27
• Номінальна потужність, Вт... 75
• Частота обертання, об/хв... 7500
• Номінальний обертальний момент, Н *см... 9,55
• Споживаний струм, А:
   - якоря ...... 2,0
   - збудження... 0,8
• Коефіцієнт корисної дії, %... 53
• Гарантійне напрацювання, ч... 1200
• Габаритні розміри, мм... 136х35
• Маса, кг... 1,5

Умови експлуатації двигуна СД-75М-01:
• Вібраційні навантаження:
    - діапазон частот, Гц.... 10-1000
    - прискорення, м/с2.... 100
• Ударні навантаження, м/с2.... 350
• Температура довкілля, °С.... -60...+50
• Відносна вологість повітря за температури 35 °C, %... 98
