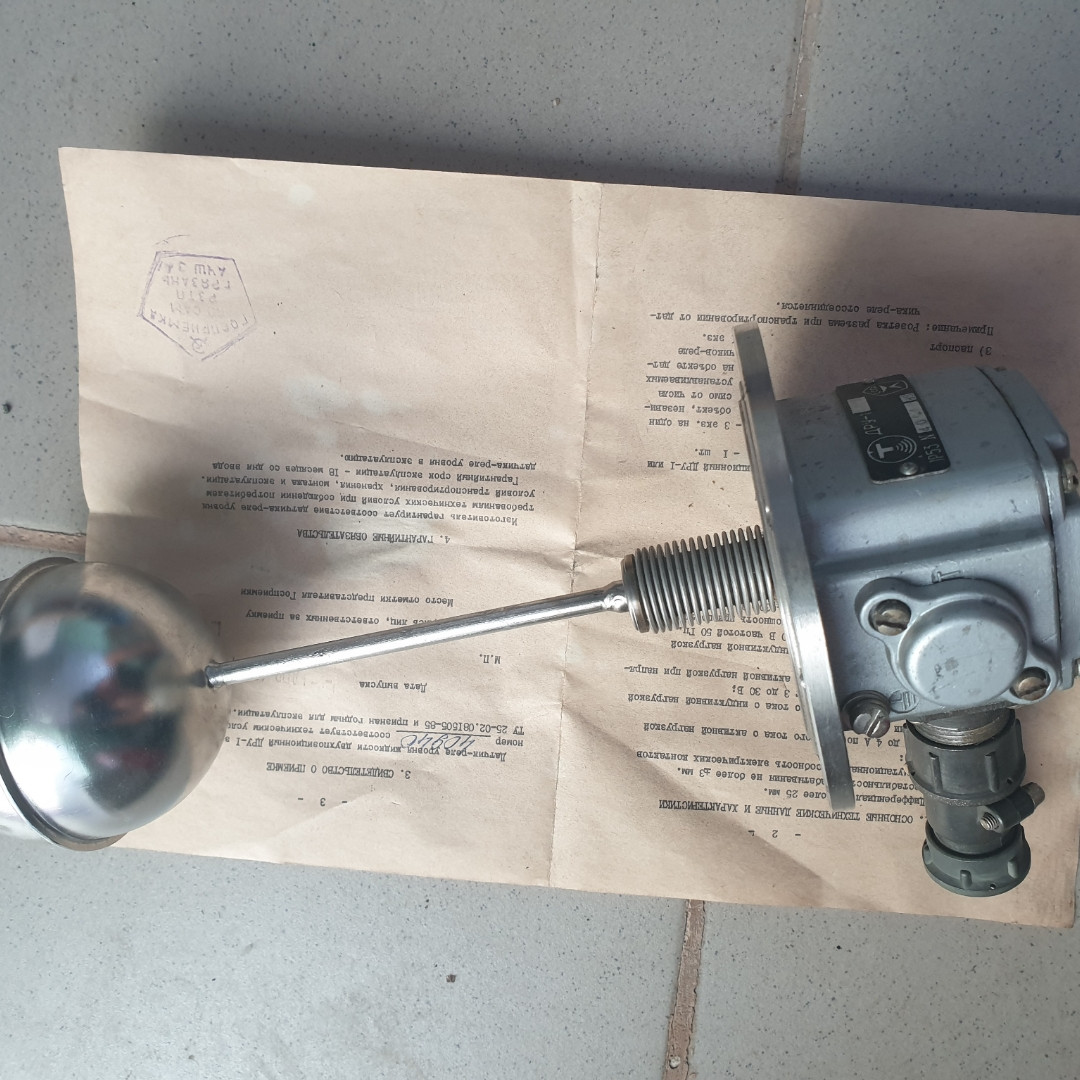

Реле рівня дру-1пм

Датчик-реле рівня двопозиційний ДРУ-1ПМ призначений для контролю верхнього або нижнього рівня прісної води з хромопом, олій, рідини охолоджувальної низькозамерзної, рідини фекальної, дизельного палива. Використовуються в схемах автоматичного керування дизель-електричних агрегатів, а також можуть використовуватися в стаціонарних умовах. Прилад може використовуватися для контролю рівня інших рідин, неагресивних щодо сталі марки 08Х18Н10Т і сплаву 36НХТЮ, в'язкістю не більш ніж 2000 с і щільністю від 0,8_103 до 1,29103 кг/м3.

ТЕХНІЧНІ ДАНІ

Нестабільність спрацьовування мм, не більш ніж ±8
За нестабільність спрацьовування приймається максимальна різність рівнів, що відповідають триразовому перемиканню електричних контактів у разі підвищення або зниження рівня.
Диференціал мм, не більш ніж 25
Комутаційна сполосливість електричних контактів датчика-реле:

• - від 0,5 до 4 А постійного струму з активним навантаженням за напруги від 3 до 30 В;
• - від 0,5 до 2 А постійного струму з індуктивним навантаженням (t
• - до 3 А змінного струму з активним навантаженням за напруги до 250 В; 50 Гц
• - до 2 А змінного струму з індуктивним навантаженням (cos ç > 0,5) за напруги 250 В, 50 Гц.

Максимальна комутована потужність:
у разі постійного струму — 70 ВА
за змінного струму — 300 ВА

Опір ізоляції електричних ланцюгів за нормальних кліматичних умов не менш ніж 20 МОм.

Параметри контрольованих рідин вказані в таблиці 1.

Датчик-реле зберігає працездатність у разі впливу кліматичних чинників зовнішнього середовища:
температура навколишнього повітря від -60 до +70 °C;
відносна вологість повітря 98% за температури 40 °C (без конденсації вологи).
