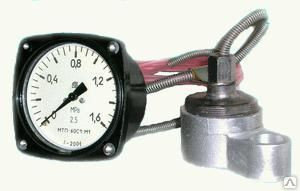

Манометр дистанційний МТП-60с

МТП-60 манометр капілярний.

Манометри, що показуються із сильфонним роздільником МТП-60С1-М1, призначені для безперервного вимірювання надлишкового тиску неагресивних середовищ (зокрема оливи та палива у виробах.

За стійкістю до кліматичних впливів манометри відповідають у категорії розміщення 4 за ГОСТом 15150-69, але для роботи за температури від мінус 60 до плюс 60 °C.

Технічні дані

Верхня межа вимірювань 1,6 МПа.

Довжина дистанційного капіляра 1,6; 2,5; 4,0; 6,0; 8,0; 10; 12; 16 м.

Клас точності манометрів 2,5.

Межа допуску основної похибки показань, виражена у відсотках від верхньої межі вимірювань, має бути:

+2,5 — для класу точності 2,5.

Манометри мають бути стійкими до впливу відносної вологості навколишнього повітря до 98% за температури 35 °C.

Манометри працездатні за тривалих нахилів корпусу в будь-якому напрямку до 45 о.

Манометри працездатні в умовах гойдалки в будь-якому напрямку до 45 про період 7-19 с.

Манометри витримують перевантаження впродовж 15 хв. Надлишковим тиском 2 МПа.

За захистом від проникнення твердих частинок пилу та води манометри відповідають здійсненню IP53 за ГОСТ 14254-96

Манометри стійкі до впливу пліснявих грибів.

Манометри стійкі до впливу соляного (морського) туману.

Манометри стійкі та міцні до впливу синусоїдальної вібрації за групою вироблення N4 ГОСТ 12997-84, але в діапазоні частот від 5 до 100 Гц.

Приймач манометрів вібростійкий під час пришвидшення 40 м/с2, покажчик під час пришвидшення 15 м/с2, у діапазоні частот від 5 до 100 Гц. Амплітуда коливань не більш ніж 2,5 мм.

Манометри в транспортній тарі відповідно до ГОСТ 12997-84 витримують:

- вплив температур від мінус 50 до плюс 50 °C;

- вплив відносної вологості (95+3)% за температури 35 °C;

— удари з прискоренням 98 м/с2, тривалістю ударного імпульсу 16 мс або 1000 ударів.

Заповнювач дистанційної системи манометрів — спеціальна рідина Т-I (або ТС-I) ГОСТ 10227-86.

Різь приєднувального штуцера М12х1,5-6Н/6g.

Маса манометрів не більш ніж 0,85 кг.
