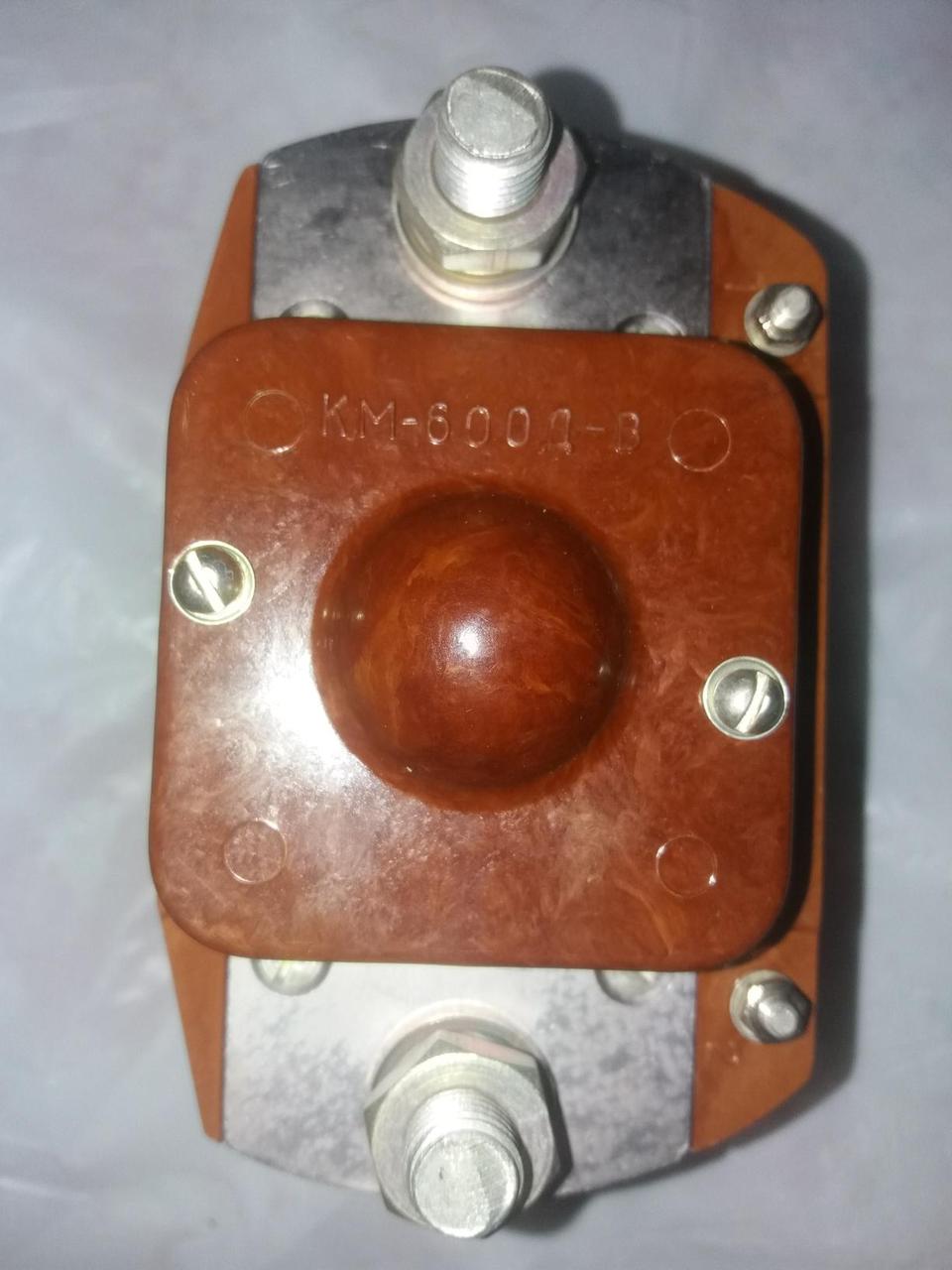

Контактор КМ600ДВ

Контактор КМ-600Д-В

Контактори КМ-600ДВ призначені для дистанційного увімкнення
та вимкнення споживачів електроенергії в авіаційних
електросистемах постійного струму напругою до 30 В.

Структура умовного позначення КМ-600ДВБувальний:
До — контактор
К
Буква:
М — малогабаритний М
Цифра:
600 — величина струму 600 А 600
Буква:
Д — тривалий режим роботи Д
Буква:
В — вологостійкий В


Умови експлуатації КМ-600ДВ

Контактори мають нормально працювати за температури навколишнього
повітря від плюс 50 0 до мінус 60 °C; відносної вологості навколишнього
повітря до 98% і температури до 40 0 °C, висоті над рівнем моря до
20000 м, вібрації місць кріплення в діапазоні частот від 10 до 200 Гц.
Контактори мають витримувати без пошкоджень і без
мимовільного замикання або розмикання контактів лінійне
прискорення до 8 g і короткочасне трясіння місць кріплення (посадкову
перевантаження) з частотою від 60 до 100 ударів за хвилину за
прискоренні 4 g.

Контактори відповідають технічним умовам "ТУ КМ-100Д-В,КМ-200Д-В, КМ-400Д-В, КМ-600Д-В".

Нормативно технічний документ (ТУ)

ТУ КМ-100Д-В, КМ-200Д-В, КМ-400Д-В,КМ-600Д-В

Технічні характеристики Номінальна напруга, В 27
Напруга спрацьовування, В, не більш ніж
під час увімкнення 14
у разі вимкнення 5,5
Номінальний струм навантаження в ланцюзі контактів, А 600
Мінімальний струм навантаження в ланцюзі контактів, А 20
Струм, споживаний обвитком у ввімкненому стані, А, не більш ніж 0,67
Контактори мають витримувати без пошкодження перевантаження струмом 1200 А (впродовж 2 хв, не частіше, ніж через кожні 5 год роботи).
Максимальний розривний струм контактів, А 4800
Режим роботи тривалий
Номінальний струм у ланцюзі допоміжного виведення за = 0,015 с, А, не більш ніж 5
Діапазон зміни робочої напруги, В 24 — 30
Маса, кг 1,65


Термін служби — 5000 вмикань чотириразового омічному навантаження (t = 0...0,001 с), що знижується через 1 с до його номінального
призначення і стільки ж розривів номінального струму та індуктивного ланцюга
з електромагнітною постійною часом t = 0,002 с.

Конструкція й принцип дії
Контактор КМ-600ДВ складається з електромагнітної, контактної системи та допоміжних елементів.
Контактор є електричним апаратом зі втяжним електромагнітним з замкненим магнітним ланцюгом.
Контактний пристрій контактора має три пари контактів: дві пари силових замикальних контактів й одну
кілька шунтувальних розмикальних. Котушка електромагнітна складається з двох обмоток: що містить і утримує.
Шунтувальні контакти слугують для шунтування утримувальної обмотки в момент трогання рухомої системи.
