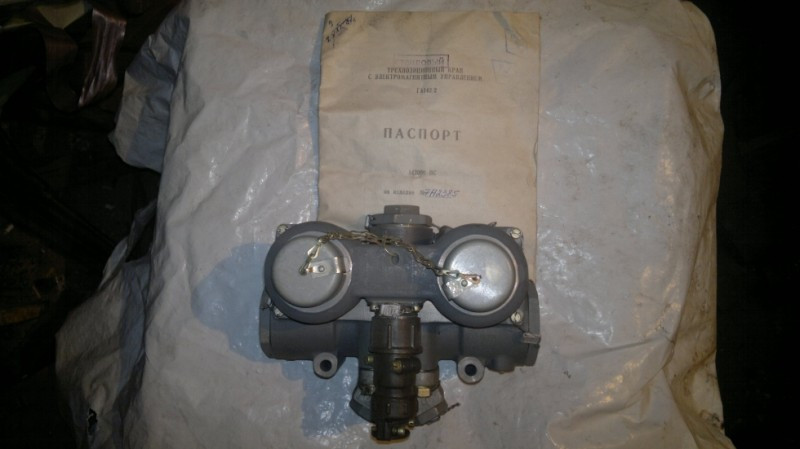

Кран електромагнітний ГА-142/2

Кран електромагнітний ГА-142/2.

Принцип дії трипозиційного крана на прикладі ГА-142/2.

Кран трипозиційний складається з корпусу зі штуцерами, електромагнітних зі штовхачами, двома кнопками, золотника, двох кульок і втулки з пружиною.Полости праворуч і ліворуч від поршнів узагальнені з вхідним штуцером. Вихідні штуцери узагальнені зі зливним штуцером у вихідному положенні. За вимкненої електромагнітної кульки замикають отвори, що повідомлять напірну магістраль зі зливним штуцером. Магістраль напірна інформація з порожнинами праворуч і ліворуч за поршнями й утримує золотушник у середньому положенні. Водночас поршнева та штокова порожнини гідроциліндру через золотник з'єднуються зі зливом. У разі увімкнення правого електромагнітного електромагнітного або натискання на праву кнопку штовхач віджимає кульку та закриває вихід рідини під тиском у порожнину за правим поршнем. Водночас під тиском робочої рідини лівий поршень помістить золотушник вправо та повідомить вхідний штуцер із правим вихідним. Лівий' вихідний штуцер залишиться з'єднаним зі зливним штуцером. У разі увімкнення лівого електромагнітного або натискання лівої кнопки, робота елементів крана аналогічна.
