Короткий технічний опис на телефонні капсули ДЕМ, КЕТ, ТА, ТК
Сфера застосування
Телефонні капсули широко використовуються в апаратурі зв'язку, телефонних апаратах і переговорних пристроях, спецгарнітурах, різних системах керування, сигналізації, охоронних пристроях тощо.
Позначення
Електромагнітні телефонні капсули ДЕМ, КЕД, ТА, ТК позначаються так: ТК — 67 — УТ 11, де
- ТК — серія телефонного капсуля:
- ДЕМ — диференціальний електромагнітний малогабаритний телефонний капсуль
- КЕД — телефонний капсуль електромагнітний диференціальний
- ТА — телефонний капсуль до телефонного апарату
- ТК — телефонний капсуль
- 67 — Номер розробки серії телефонного капсуля:2, 4, 56, 67, 91.
- УТ — Позначення стійкості до зовнішніх кліматичних і механічних впливів: H, НТ, У,
- УТ. 11 — Позначення модифікації розробки: М, 11.
Модифікації
| Серія | Диапазон частот | Віддавання | Маса | Розміри |
| ДЭМ-4М 600 Ом | 300 — 3000 Гц | 28Па | 125г | |
| КЕД-2 210-310 Ом | 150 — 3400 Гц | 10–20Па | 35г | |
| ТА-56М 50 Ом | 300 — 3000 Гц | 5,5–10Па | 35г | |
| ТА-56М 1600 Ом | ||||

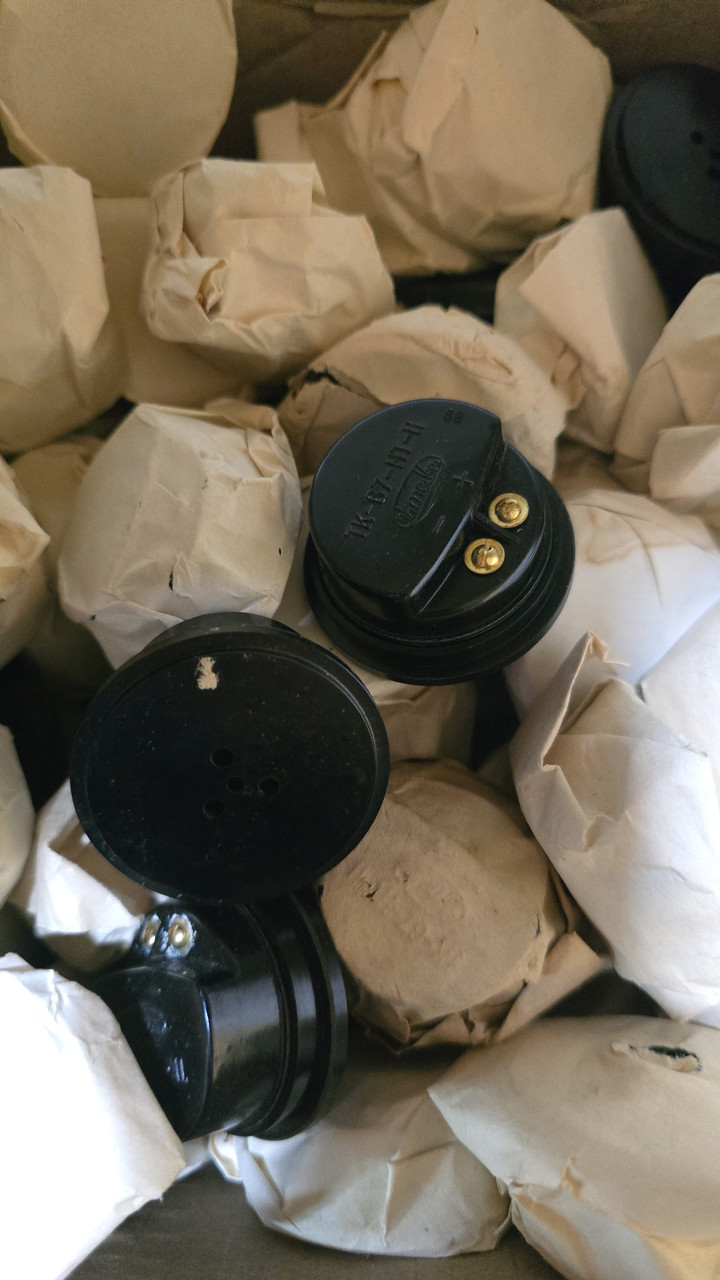

| ТК-67-Н 260 ± 52 Ом | 300 — 3400 Гц | 5,5Па | 40г | |
| ТК-67-НТ 260 ± 52 Ом | ||||
| ТК-67-НТ11 260 ± 52 Ом | ||||
| ТК-67-У 260 ± 52 Ом | ||||
| ТК-67-УТ 260 ± 52 Ом | ||||
| ТК-67-УТ11 260 ± 52 Ом | ||||
| ТК-91-НТ 260 Ом | 300 — 3400 Гц | 8–14Па | 60г | Ø 48х30 мм |
Пристрій і принцип дії
Телефонні капсули ДЕМ, КЕД, ТА, ТК складаються з електромагнітного, на який подається вхідний сигнал змінного струму, постійного магніту та гнучкої феромагнітної мембрани.
Представлені телефонні капсули характеризуються номінальним електричним опором (50 Ом — 1600 Ом), ефективним робочим частотним діапазоном (150 Гц — 3400 Гц) і середнім значенням відбою в зазначеному діапазоні частот (5,5Па — 28Па). Саме на ці параметри насамперед треба звернути увагу під час вибору телефонного капсуля.
Технічні характеристики
| Параметри | Значення | |||||
| Номінальний електричний опір | 50–600 Ом | |||||
| Ефективний робочий діапазон частот | 150–3400 Гц | |||||
| Середня видатність у діапазоні частот | 5,5–28 Па | |||||
| Діапазон робочих температур | -10 °C–+45 °C | |||||
| Напрацювання на відмову, не менш ніж | 50000ч | |||||
