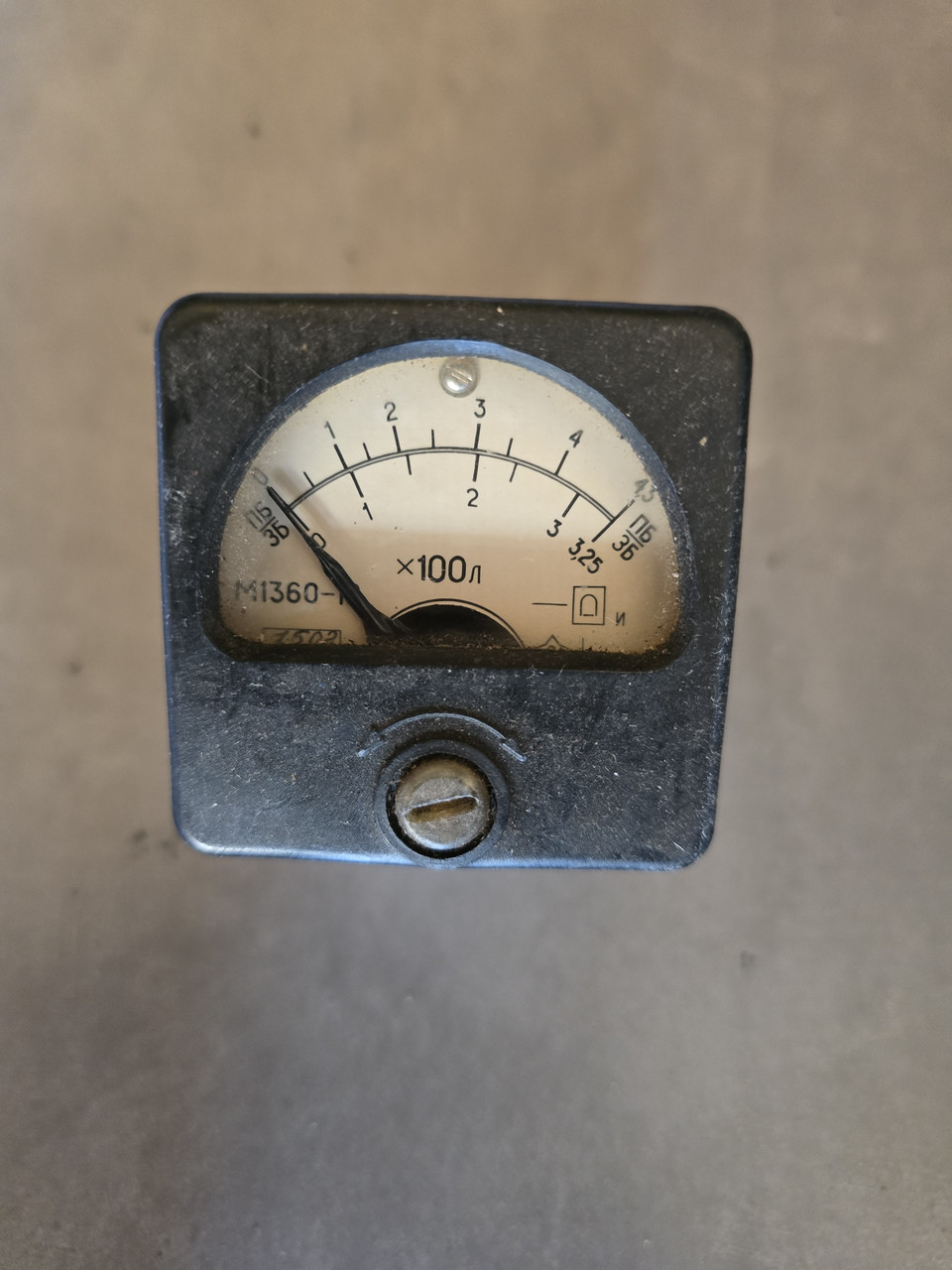

Покажчик палива М1360-18 (мікроамперметр)

     Указатель количества топлива М1360-       18(миллиамперметр). Ту 25-04.117-77

Миллиамперметры М1360-18 щитовые показывающие сп непосредственным отсчетом предназначены для использования в качестве рабочих средств при измерениях в цепях постоянного тока. Применяются в переносной и стационарной аппаратуре, работающей при повышенных механических и климатических воздействиях.Принципдействиямиллиамперметров М1360-18 основан на взаимодействии тока подвижного контура и магнитного поля постоянного магнита.Исполнение обыкновенное.Миллиамперметры М1Зб0-18 виброустойчивые, вибропрочные и ударопрочные.Миллиамперметры М1360-18 имеют измерительный механизм магнитоэлектрической системы с внешним магнитом, замкнутым кольцевым ярмом через полюсные наконечники и сердечник, закрепленный на обойме.

Корпусе миллиамперметра М1360-18 стальной, снабжен резиновым амортизатором. Герметичность исполнения защищает ота попадания воды внутрь корпуса при полном погружении прибора в воду.

Способ крепления прибора K щиту E посредством шпилек, закрепленных на корпусе, и гаек, поставляемых вместе с прибором.

Миллиамперметры М1Зб0-18 предназначены для утопленного монтажа.

Миллиамперметры М1360-18 работают в интервале температур (-50.. + 80)С при относительной влажности до 98% при 40° С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазоны измерений: специсполнение NQ18.

Характер шкалы равномерный.

Класс точности: 2,5.

Время успокоения подвижной части 4 с.

Прибор предназначен для монтажа на вертикальных и горизонтальных щитах.

Удароирочпость: ускорение 1000 м/с2, число ударов 4000, частота (6080) ударов/ мин при длительности импульса (1 ..ДО) мс.

Вибропрочность:ускорение З0 м/с2, іСТоТа'(10..80) ru,"

Виброустойчивость: ускорение З0 м/с2, acrora (1 ..51)

Масса: М1Зб0-18 045 Kr.

Средняя наработка до отказа не менее 32 500 4.

Средний срок службы в лет.
