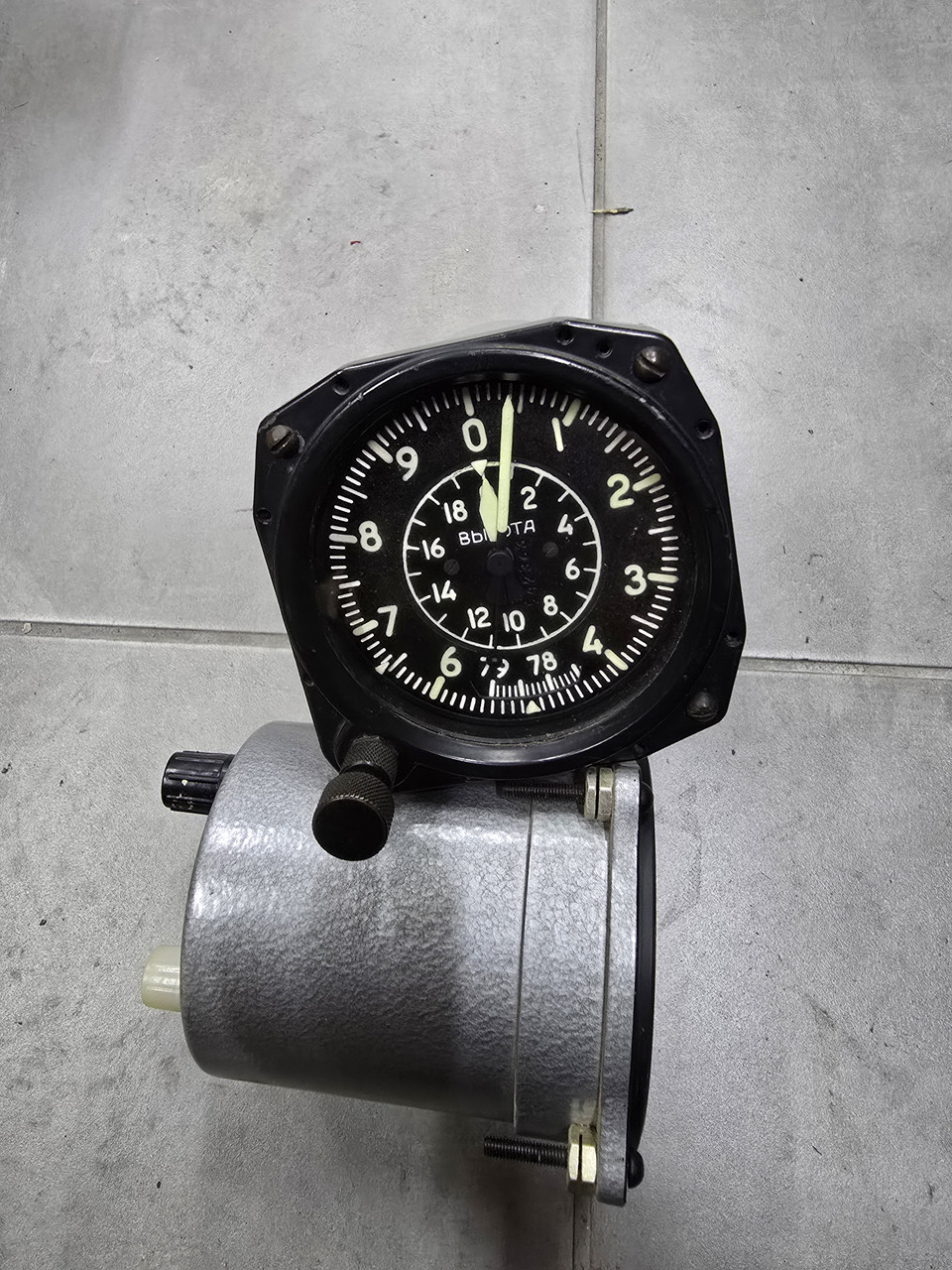

Висотомір ВД-20
4 000 ₴
- В наявності
- +380 (95) 562-58-56
Висотомір барометричний ВД-20 призначений для визначення та витримування висоти польоту щодо рівня тієї ізобаричної поверхні, атмосферний тиск якої встановлений на барометричній шкалі.
Основними вузлами висотоміра ВД20 є чутливий елемент (анероїдна коробка), передато-множильний механізм, індикаторна частина, механізм встановлення початкового тиску, герметичний корпус.
На лицьовій частині приладу розташовані два рухомі трикутні індекси, що вказують на шкалі висот висоту, відповідну вимірюванню барометричного тиску щодо тиску на рівні моря (760 мм рт. ст.). Показання індексів читаються також як показання стрілок висотоміра. Один індекс показує висоту в кілометрах, другий — у метрах.
Принцип дії барометричного висотоміра ВД-20 ґрунтується на однозначній залежності атмосферного тиску від висоти польоту. Тиск сприймається анероїдною коробкою висотоміра. Її деформація, пропорційна зміні тиску, а отже, і висоті польоту, за допомогою системи важелів викликає відповідний поворот стрілок приладу. Шкала приладу градуюється в кілометрах, сотнях і десятках метрів висоти. Висотомір ВД 20 має кремалеру для примусового повороту стрілок приладу. З її допомогою прилад може бути встановлений на показання абсолютної висоти (висоди щодо рівня, на якому тиск 101325 н/м2 = 760 мм рт. ст. і температура 15 °C), відносної висоти (висота щодо місця зльоту) і справжньої висоти (висота над місцевістю, що пролітає).
Пристрій і робота висотоміра ВД-20:
Висотомір барометричний ВД 20 складається з герметичного корпусу, у який подається статичний тиск повітря, що оточує літак. Порожнину корпусу з'єднано за допомогою трубопроводу з приймачами статичного тиску, розташованими між шпангутами на правому та лівому бортах. Чуттєвим елементом приладу є блок анероїдних коробок, що складаються з гофрованих мембран, виготовлених із фосфористої бронзи. Повітря з коробок викачане до залишкового тиску 0,15 год0,2 мм рт. ст. У землі анероїдні коробки перебувають у найбільш стиснутому стані. Водночас сила пружності мембран врівноважує силу атмосферного тиску.
Під час підіймання на висоту атмосферний тиск зменшується, анероїдні коробки розширюються й через передній механізм впливають на стрілки висотоміра, які за шкалою показують висоту польоту літака.
- Ціна: 4 000 ₴
