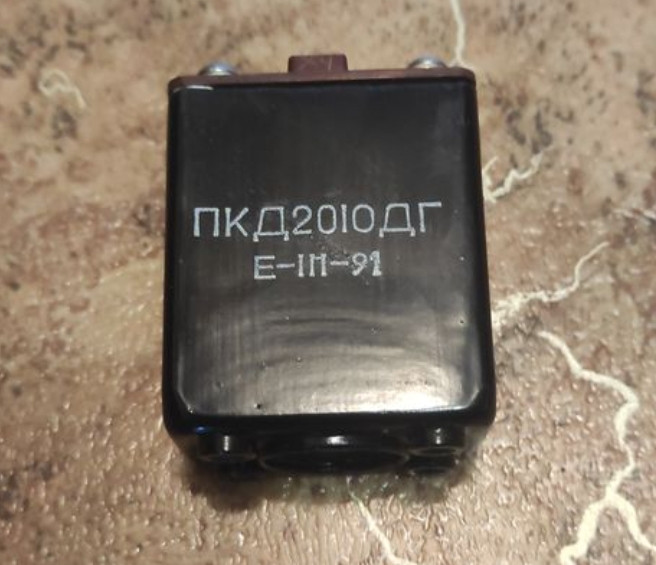

РЕЛЕ ПКД201ОДГ

ПКД201ОДГ
Реле ПКД201ОДГ электромагнитное коммутационное герметичное, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 15 В и имеющее один независимый замыкающий контакт на ток 25 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением до 30 В и переменного тока напряжением до 220 В частотой 440 Гц.
Реле ПКД201ОДГ предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании.
Тип корпуса - зачехлённый, герметичный.
Категория качества: «ОТК», «ВП».
Технические условия: ТУ 6296-68.

Основные технические и эксплуатационные характеристики реле ПКД201ОДГ:
● Коммутируемый ток переменный, А ...... 2,5-25;
● Коммутируемый ток постоянный, А ...... 2,5-25;
● Коммутируемое переменное напряжение, В ...... 12-220;
● Коммутируемое постоянное напряжение, В ...... 12-30;
● Диапазон напряжений в цепи управления постоянного тока, В ...... 16,5-18;
● Конструктивное исполнение ...... герметичные;
● Температура окружающей среды, °С ...... от -60 до +85.

Расшифровка условного обозначения:
ПКД201ОДГ
- П - номинальное напряжение обмотки управления 15 В постоянного тока;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
      - Н - ноль целых;
      - Е - единицы;
      - Д - десятки;
- 2 - указывает количество единиц данного разряда;
- 01 - количество и вид контактов:
       - первая цифра 0 обозначает отсутствие независимых размыкающих контактов,
       - вторая - количество независимых замыкающих контактов;
- ОД - максимально допустимая температура окружающей среды - 85°С;
- Г - герметичные.
