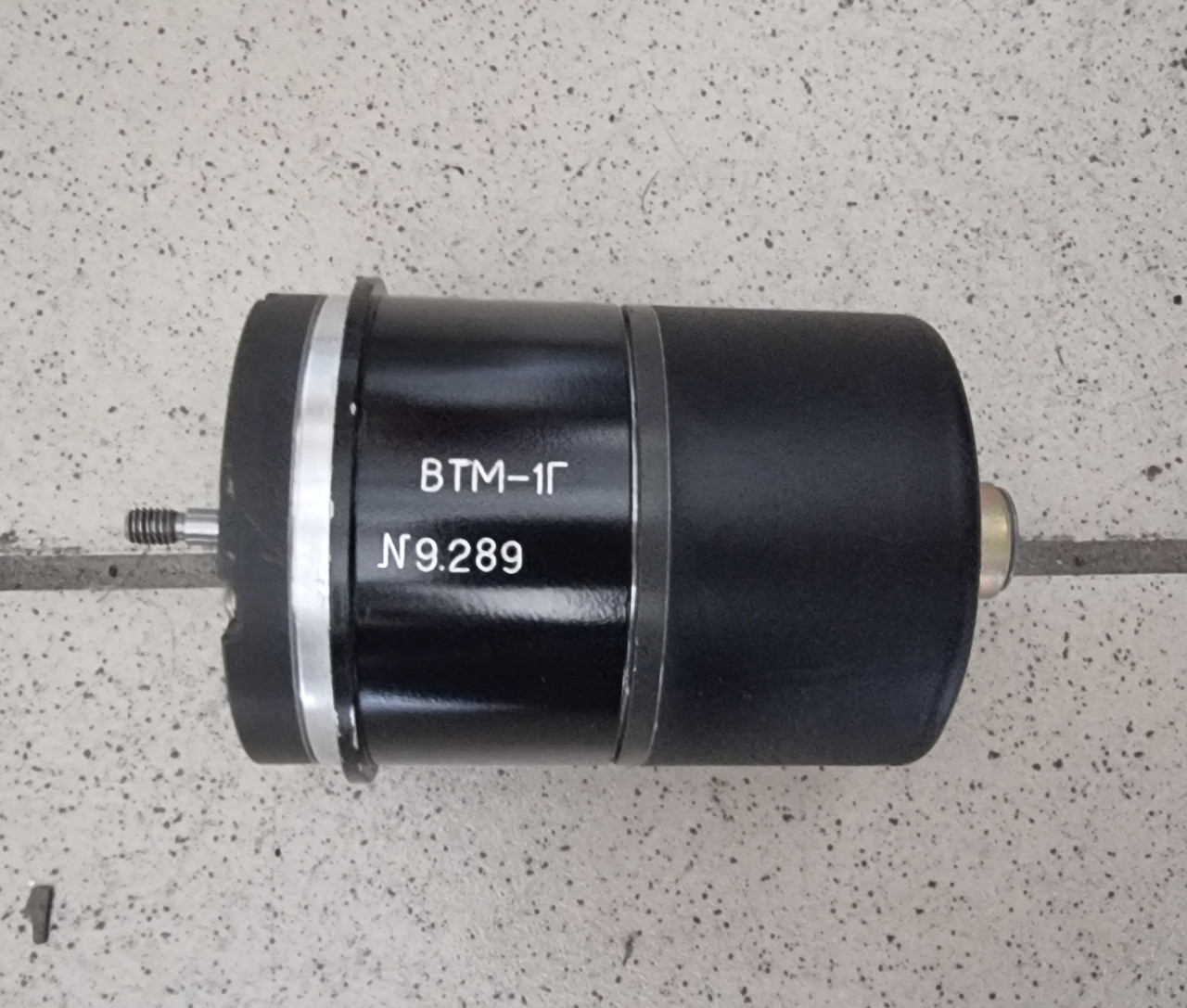

Трансформатор вращающийся ВТМ-1Г

ВТМ-1Г трансформатор вращающийся предназначен для преобразования угла поворота в напряжение, пропорциональное некоторым функциям угла или самому углу поворота ротора.

Трансформаторы ВТМ-1Г применяются для управления транспортными средствами в качестве тяговых двигателей

Технические характеристики ВТМ-1Г:

Номинальная частота - 400 Гц.

Номинальное напряжение питания:

- синусоидальной формы - 26 В;

- пилообразной формы с длительностью 45 мкс - 80 В.

Изменение амплитуды пилообразного напряжения - ±20 В.

Изменение длительности импульса ВТМ-1Г - ±10 мкс.

Допускаемый диапазон частот - от 400 Гц до 8000 Гц.

Ток холостого хода - не более 43 мА.

Коэффициент трансформации на холостом ходу - от 0,95 до 1,05.

Асимметрия нулевых точек по абсолютной величине - не более 15 угл. мин.

Скорость вращения ротора - не более 3000 об/мин.

Погрешность отображения синусной и косинусной зависимостей - не более 0,8%.

Минимальная наработка сельсина ВТМ-1Г:

- при частоте вращения не более 300 об/мин - 1000 ч;

- при частоте вращения от 300 об/мин до 3000 об/мин - 500 ч.

Режим работы при любом направлении вращения ротора - продолжительный.
