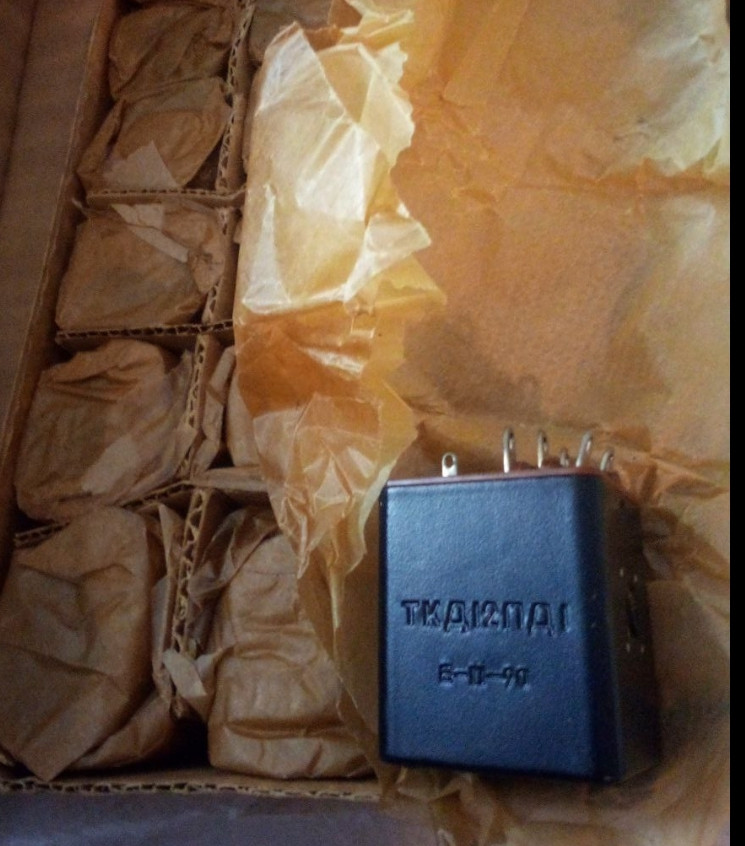

Реле ТКД12ПД1
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
- Код: ткд12пд1
Реле ТКД12ПД1В наявності
Ціну уточнюйте
+380 (98) 994-72-30
- +380 (95) 562-58-56
повернення товару протягом 14 днів за домовленістю
ТКД12ПД1
Реле ТКД12ПД1 электромагнитное коммутационное, негерметичное, с обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Имеет два независимых переключающих контакта на ток 10 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и переменного тока напряжением от 20 до 220 В.
Реле ТКД12ПД1 предназначено для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании.
Режим работы - продолжительный.
Тип корпуса - зачехлённый, негерметичный.
Климатическое исполнение реле ТКД12ПД1: общеклиматическое «О» категория размещения «2» по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- для реле с приёмкой «1» ТУ 880-67;
- для реле с приёмкой «5» ТУ 880-67;
- для реле с приёмкой «9» ТУ 880-67 и дополнение 5.
Основные технические и эксплуатационные характеристики реле ТКД12ПД1:
● Диапазон напряжений в цепи управления постоянного тока, В ...... 24-30;
● Ток управляющий, А, не более ...... 0,21;
● Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 16-30;
● Диапазон напряжений коммутируемой цепи переменного тока, В ...... 20-220;
● Диапазон токов коммутируемой цепи, А ...... 0,1-10;
● Количество коммутируемых цепей, шт ...... 2;
● Температура окружающей среды, °С ...... от -60 до +100;
● Масса кг, не более ...... 0,21.
Структура условного обозначения:
ТКД12ПД1
- Т - номинальное напряжение обмотки управления 27 В;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Д - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 2П - количество независимых переключающих контактов;
- Д - длительный режим работы;
- 1 - максимально допустимая температура окружающей среды - 100°С.
