Технические характеристики

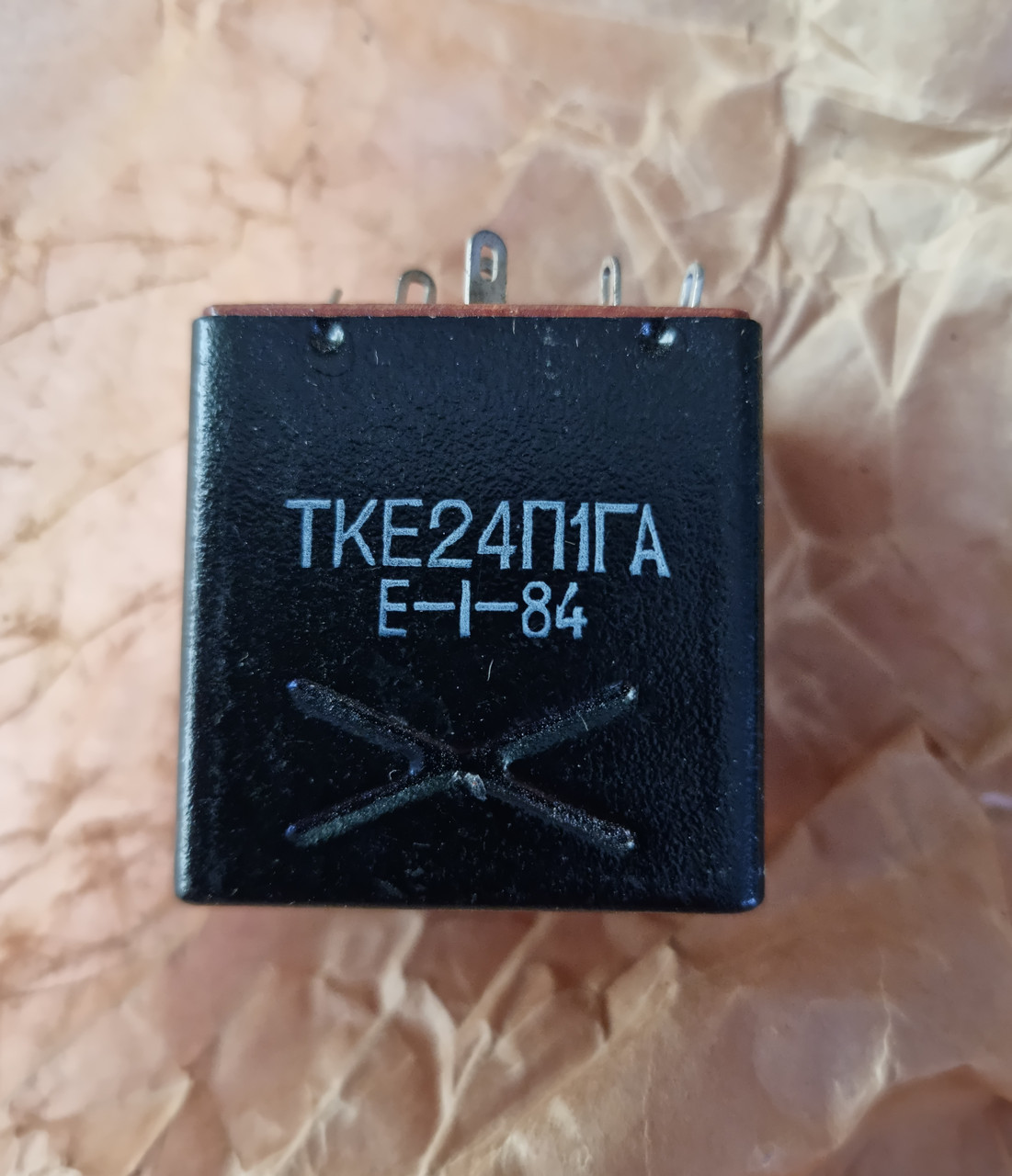

Реле электромагнитное коммутационное нейтральное ТКЕ24П1ГА
Также это изделие может называться: ТКЕ-24П-1ГА, ТКЕ 24П 1ГА, tke24p1ga, tke-24p-1ga, tke 24p 1ga.
ТКЕ24П1ГА реле электромагнитное коммутационное нейтральное предназначено для коммутации электрических цепей постоянного и переменного тока в электросистемах объектов авиационной техники.
Реле ТКЕ24П1ГА применяются в различных областях приборостроения, радиоэлектронной промышленности и других сферах.
Условные обозначения:
Реле ТКЕ24П1ГА, где:
Т - номинальное напряжение в цепи обмотки управления контактора - 27 В.
К - коммутационное реле с питанием цепи управления постоянным током.
Е - значение номинального тока в цепи главных контактов, обозначает разряд единицы.
2 - указывает число единиц данного разряда.
4П - число переключающих контактов.
1 - максимально допустимая температура окружающей среды - +100° С.
Г - герметичный корпус реле.
А - дополнительные конструктивные особенности и модификации реле.
Технические характеристики ТКЕ24П1ГА:
Диапазон напряжений в цепи контактов:
- постоянного тока - от 5 В до 30 В;
- переменного тока - от 12 В до 220 В.
Диапазон токов в цепи контактов - от 0,001 А до 2 А.
Диапазон напряжений в цепи управления постоянного тока - от 24 В до 30 В.
Количество коммутируемых цепей - 4 шт.
Габаритные размеры - 28×37,7×45 мм.
Масса - не более 100 г.
Реле ТКЕ24П1ГА служит для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Варианты исполнения реле ТКЕ24П1ГА в зависимости от вида приёмки:
- отдел технического контроля - ТКЕ24П1ГА ОТК;
- особо стойкие (особо стабильные) - ОСТКЕ24П1ГА, ТКЕ24П1ГА ОС;
- приемка заказчика - ТКЕ24П1ГА ПЗ;
- военная приемка - ТКЕ24П1ГА ВП.
Условия эксплуатации:
Температура окружающей среды - от -60º С до +100º С.
Возможна эксплуатация в условиях пониженного атмосферного давления - 0,66 кПа (5 мм рт. ст.).
