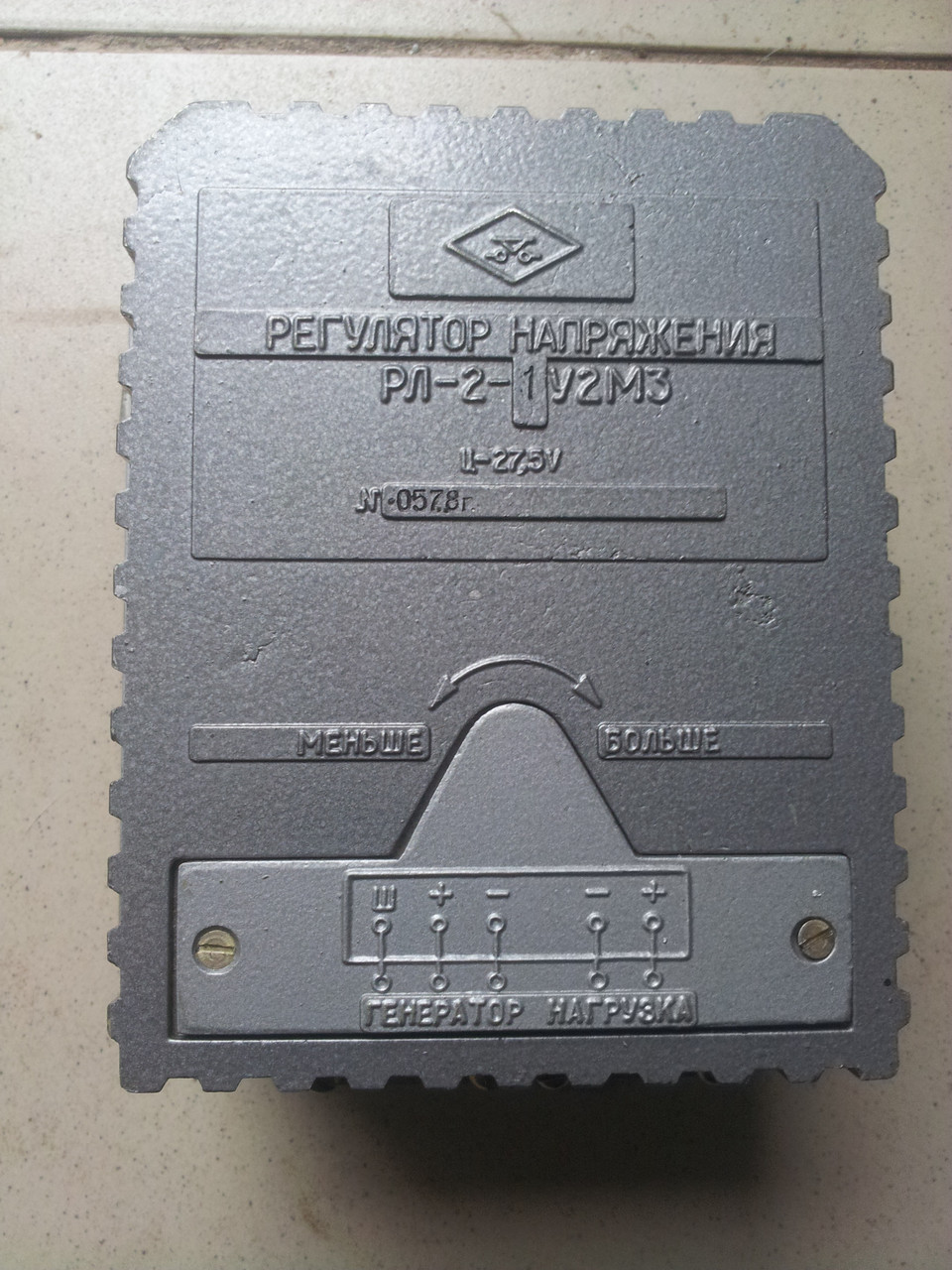

Регулятор Напруга РЛ-2М
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 200 грн
- В наявності
Регулятор Напруга РЛ-2МВ наявності
Ціну уточнюйте
+380 (98) 994-72-30
- +380 (95) 562-58-56
повернення товару протягом 14 днів за домовленістю
Найменування приладу - Регулятор РЛ-2М ТУ 16-523.530-81
Технічна документація — РЕГУЛЯТОР РЛ-2М. Технічний опис і
інструкція з експлуатації С62.088.000ТО
Аналог ― регулятор РЛ-Н-1М-1 ААРЛ.421113.001 (36,5 А)
― регулятор РЛ-Н-1М-2 ААРЛ.421113.001-01 (54 А)
Виробник ― ЧППП "ТЕХПРОЕКТ", Запоріжжя, Україна
Регулятор РЛ-2М
ТУ 16-523.530-81
Сфера застосування й загальні відомості
Регулятор РЛ-2М призначений для:
■ підтримання сталості напруги генераторів
серії ГСК-1500;
■ захисту генератора від півторакратних перевантажень;
■ забезпечення паралельної роботи генератора
з акумуляторною батареєю й паралельної роботи
двох генераторів на загальне навантаження.
Регулятор РЛ-2М виготовляється у виконанні для роботи в умовах помірного (У) і тропічного (Т) клімату й має експлуатуватися під навісом або в приміщеннях, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі (категорія розміщення 2), а також в умовах макрокліматичного району з помірно холодним морським кліматом (М) і в макрокаматичних районах як із помірно холодним, так і з тропічним морським кліматом (ОМ) під час експлуатації в закритих районах приміщеннях із природною вентиляцією без штучно регульованих кліматичних умов (категорія розміщення 3).
Забороняється робота регулятора РЛ-2М на частоті обертання генератора менш ніж
3300 об./хв і без акумуляторної батареї.
Регулятор РЛ-2М випускається відрегульованим на напругу 27,5 V.
На верхній платі регулятора РЛ-2М є потенціометр утоми напруги генератора.
Гвинтові затискачі регулятора РЛ-2М виготовлені з підпружиненими контактами для запобігання самовідгвинчуванню.
Для кріплення регулятора РЛ-2М на об'єкті є чотири бочкоподібні гумові амортизатори, зібраних на сталевих втулках.
Робоче положення регулятора РЛ-2М — довільне.
Модифікації регулятора РЛ-2М залежно від виконання, категорії розміщення та сили номінального струму (Iном) генератора:
Технічні характеристики
Залежно від сили номінального струму (Iном) генератора регулятори РЛ-2М виготовляються в трьох виробленнях:
■ РЛ-2М-1 — на силу номінального струму 36,5 А;
■ РЛ-2М-2 — на силу номінального струму 54,0 А;
■ РЛ-2М-3 — на силу номінального струму 54,0 А без функції обмеження сили струму та
забезпечення паралельної роботи.
Номінальна напруга, підтримувана регулятором РЛ-2М — 27,5 V.
Регулятор РЛ-2М забезпечує:
■ можливість зміни втоми напруги в межах ±5% від номінального;
■ обмеження сили струму генератора на рівні (1,3±0,3) Іном;
■ вимкнення генератора за сили зворотного струму не більш ніж 25 А;
■ самозбудження генератора.
Точність підтримки напруги на затискачах регулятора РЛ-2М за номінальних кліматичних умов довкілля від номінального значення:
■ за незмінної частоти обертання генератора в діапазоні 3800-5900 min-1 и
номінальному навантаженню — 1%;
■ у разі зміни частоти обертання генератора від 3800 до 5900 min-1 и
номінальному навантаженню — 3%;
■ у разі зміни навантаження від холостого ходу до номінальної за частоти
обертання генератора 4800 min-1 – 3 %.
Точність підтримки напруги на затискачі регулятора РЛ-2М за температури довкілля від 223 до 323 К (від мінус 50 до плюс 50 °C), зміни частоти обертання генератора в діапазоні 3800-5900 min-1 і навантаження від холостого ходу до номінальної — 4%.
Ізоляція електричних ланцюгів регулятора РЛ-2М у номінальних умовах витримує випробування напругою 400 V (еф.) змінного струму 50 Hz.
Опір ізоляції електричних ланцюгів регулятора РЛ-2М у номінальних умовах — не менш ніж 20 МΩ.
Габаритні розміри, мм — 104 х 157 х 158.
Умови експлуатації регулятора РЛ-2М
■ спіднє робоче значення атмосферного тиску — 58,7 кРа (440 mm Hg);
■ температура навколишнього повітря — від 223 до 323 К (від мінус 50 до плюс 50 °C);
■ відносна вологість повітря до 98% за температури до 308 К (35 °C);
■ підвищений атмосферний тиск до 294,6 кРа (2,21•103 mm Hg);
■ довкілля неввибухозахисне, не містить агресивних газів і парів у
концентраціями, що руйнують метали та ізоляційні матеріали, а також
струмопровідного пилу;
■ вібраційні навантаження в діапазоні частот до 500 zH з пришвидшенням
до 58,8 m/s2 (6 g);
■ ударні навантаження багаторазової дії з прискоренням до 392 m/s2 (40 g) и
тривалістю імпульсу 2-10 ms;
■ акустичні шуми в діапазоні частот 150-10000 Hz з рівнем шуму до 140 d BA;
■ утворення інею та роси;
■ постійні магнітні поля напруженістю до 39,8 A/m (5 Е) і змінні
магнітні поля напруженістю до 7,96 A/m (1 Е).
Регулятор РЛ-2М зберігає працездатність після впливу:
■ циклічної зміни температур від 223 до 338 К (від мінус 50 до плюс 65 °C);
■ одиничних ударних навантажень із пришвидшенням 980 m/s2 (100 g) і тривалістю
імпульсу 7-20 ms.
Технічна документація — РЕГУЛЯТОР РЛ-2М. Технічний опис і
інструкція з експлуатації С62.088.000ТО
Аналог ― регулятор РЛ-Н-1М-1 ААРЛ.421113.001 (36,5 А)
― регулятор РЛ-Н-1М-2 ААРЛ.421113.001-01 (54 А)
Виробник ― ЧППП "ТЕХПРОЕКТ", Запоріжжя, Україна
Регулятор РЛ-2М
ТУ 16-523.530-81
Сфера застосування й загальні відомостіРегулятор РЛ-2М призначений для:
■ підтримання сталості напруги генераторів
серії ГСК-1500;
■ захисту генератора від півторакратних перевантажень;
■ забезпечення паралельної роботи генератора
з акумуляторною батареєю й паралельної роботи
двох генераторів на загальне навантаження.
Регулятор РЛ-2М виготовляється у виконанні для роботи в умовах помірного (У) і тропічного (Т) клімату й має експлуатуватися під навісом або в приміщеннях, де коливання температури та вологості повітря несуттєво відрізняються від коливань на відкритому повітрі (категорія розміщення 2), а також в умовах макрокліматичного району з помірно холодним морським кліматом (М) і в макрокаматичних районах як із помірно холодним, так і з тропічним морським кліматом (ОМ) під час експлуатації в закритих районах приміщеннях із природною вентиляцією без штучно регульованих кліматичних умов (категорія розміщення 3).
Забороняється робота регулятора РЛ-2М на частоті обертання генератора менш ніж
3300 об./хв і без акумуляторної батареї.
Регулятор РЛ-2М випускається відрегульованим на напругу 27,5 V.
На верхній платі регулятора РЛ-2М є потенціометр утоми напруги генератора.
Гвинтові затискачі регулятора РЛ-2М виготовлені з підпружиненими контактами для запобігання самовідгвинчуванню.
Для кріплення регулятора РЛ-2М на об'єкті є чотири бочкоподібні гумові амортизатори, зібраних на сталевих втулках.
Робоче положення регулятора РЛ-2М — довільне.
Модифікації регулятора РЛ-2М залежно від виконання, категорії розміщення та сили номінального струму (Iном) генератора:
| Модифікація регулятора | Виготовлення за ГОСТ 15150-69 | Категорія розміщення за ГОСТ 15150-69 | Сила номінального струму (Iном) генератора | Примітка |
| РЛ-2М-1У2, М3 | У, М | 2, 3 | 36,5 | |
| РЛ-2М-2У2, М3 | У, М | 2, 3 | 54,0 | |
| РЛ-2М-3У2, М3 | У, М | 2, 3 | 54,0 | без функції обмеження сили струму |
| РЛ-2М-1Т2, ОМ3 | Т, ОМ | 2, 3 | 36,5 | |
| РЛ-2М-2Т2, ОМ3 | Т, ОМ | 2, 3 | 54,0 | |
| РЛ-2М-3Т2, ОМ3 | Т, ОМ | 2, 3 | 54,0 | без функції обмеження сили струму |
Технічні характеристики
Залежно від сили номінального струму (Iном) генератора регулятори РЛ-2М виготовляються в трьох виробленнях:
■ РЛ-2М-1 — на силу номінального струму 36,5 А;
■ РЛ-2М-2 — на силу номінального струму 54,0 А;
■ РЛ-2М-3 — на силу номінального струму 54,0 А без функції обмеження сили струму та
забезпечення паралельної роботи.
Номінальна напруга, підтримувана регулятором РЛ-2М — 27,5 V.
Регулятор РЛ-2М забезпечує:
■ можливість зміни втоми напруги в межах ±5% від номінального;
■ обмеження сили струму генератора на рівні (1,3±0,3) Іном;
■ вимкнення генератора за сили зворотного струму не більш ніж 25 А;
■ самозбудження генератора.
Точність підтримки напруги на затискачах регулятора РЛ-2М за номінальних кліматичних умов довкілля від номінального значення:
■ за незмінної частоти обертання генератора в діапазоні 3800-5900 min-1 и
номінальному навантаженню — 1%;
■ у разі зміни частоти обертання генератора від 3800 до 5900 min-1 и
номінальному навантаженню — 3%;
■ у разі зміни навантаження від холостого ходу до номінальної за частоти
обертання генератора 4800 min-1 – 3 %.
Точність підтримки напруги на затискачі регулятора РЛ-2М за температури довкілля від 223 до 323 К (від мінус 50 до плюс 50 °C), зміни частоти обертання генератора в діапазоні 3800-5900 min-1 і навантаження від холостого ходу до номінальної — 4%.
Ізоляція електричних ланцюгів регулятора РЛ-2М у номінальних умовах витримує випробування напругою 400 V (еф.) змінного струму 50 Hz.
Опір ізоляції електричних ланцюгів регулятора РЛ-2М у номінальних умовах — не менш ніж 20 МΩ.
Габаритні розміри, мм — 104 х 157 х 158.
Умови експлуатації регулятора РЛ-2М
■ спіднє робоче значення атмосферного тиску — 58,7 кРа (440 mm Hg);
■ температура навколишнього повітря — від 223 до 323 К (від мінус 50 до плюс 50 °C);
■ відносна вологість повітря до 98% за температури до 308 К (35 °C);
■ підвищений атмосферний тиск до 294,6 кРа (2,21•103 mm Hg);
■ довкілля неввибухозахисне, не містить агресивних газів і парів у
концентраціями, що руйнують метали та ізоляційні матеріали, а також
струмопровідного пилу;
■ вібраційні навантаження в діапазоні частот до 500 zH з пришвидшенням
до 58,8 m/s2 (6 g);
■ ударні навантаження багаторазової дії з прискоренням до 392 m/s2 (40 g) и
тривалістю імпульсу 2-10 ms;
■ акустичні шуми в діапазоні частот 150-10000 Hz з рівнем шуму до 140 d BA;
■ утворення інею та роси;
■ постійні магнітні поля напруженістю до 39,8 A/m (5 Е) і змінні
магнітні поля напруженістю до 7,96 A/m (1 Е).
Регулятор РЛ-2М зберігає працездатність після впливу:
■ циклічної зміни температур від 223 до 338 К (від мінус 50 до плюс 65 °C);
■ одиничних ударних навантажень із пришвидшенням 980 m/s2 (100 g) і тривалістю
імпульсу 7-20 ms.
