Індикатор тиску ІД 1-6

НАЗНАЧЕНИЕ:

Індикатори тиску ІД-1 призначені для дистанційного контролю надлишкового тиску рідин у системах паливоподавання, мастила й охолодження двигунів внутрішнього згоряння, а також можуть бути використані в інших системах, де потрібна дистанційний контроль надлишкового тиску неагресивних рідин і газів.

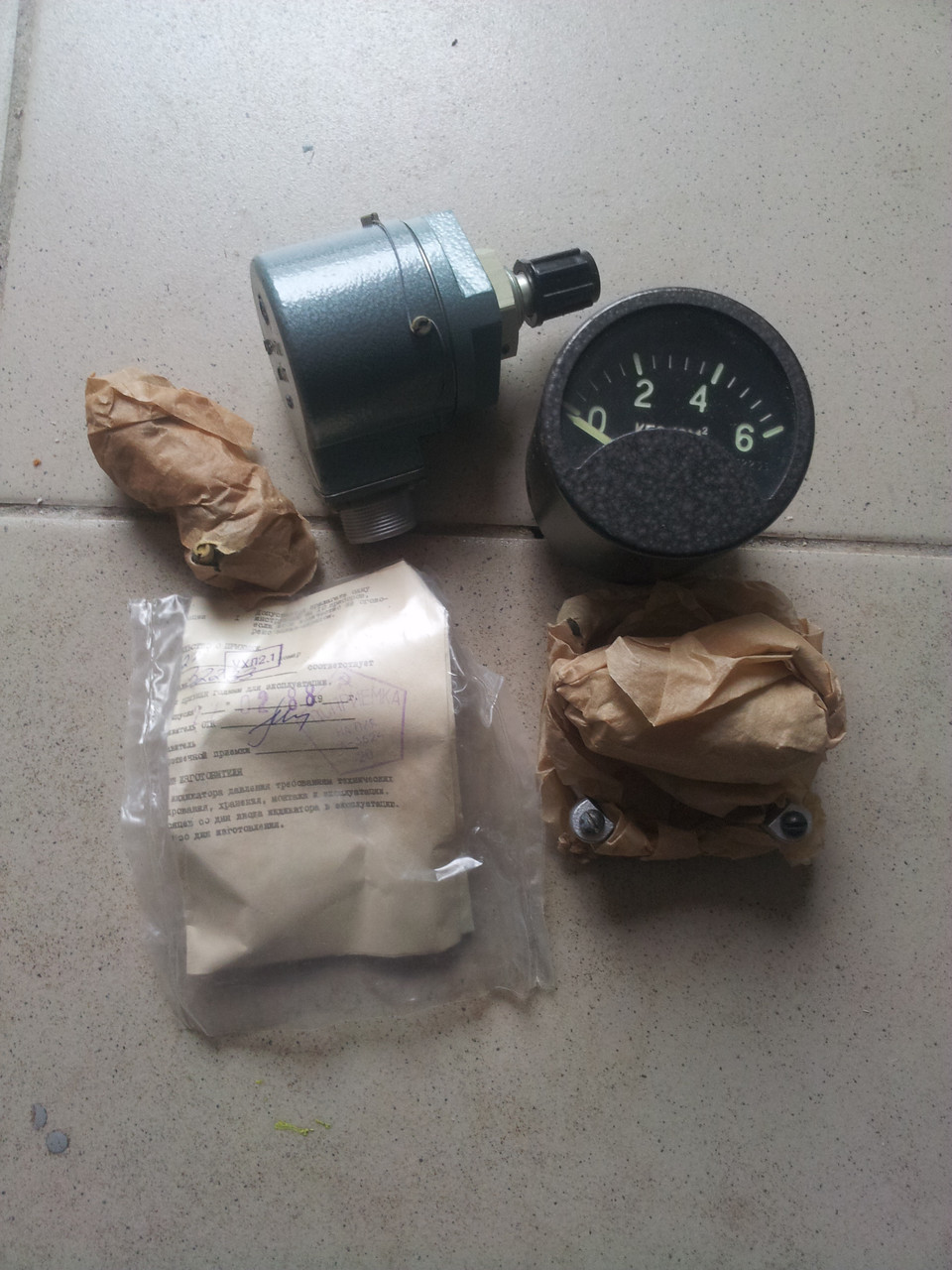

Індикатори тиску складаються з приймача тиску ПД-1 і покажчика тиску УД-800/1 або УДМ.

Допускається роздільна підставка приймачів тиску та покажчиків тиску.

Індикатори на тиск до 1,5 МПа включно з гнучкими шлангами.

Довжина шланга вибирається з ряду 550, 650, 700 і 800 мм і вказується під час замовлення.

На вимогу замовника шланги можуть постачатися окремо.

Основне призначення індикаторів тиску полягає в дистанційному контролі надлишкового тиску рідких субстанцій у системі паливоподання, охолодження та змащення двигунів внутрішнього згоряння. Можуть використовуватися й в інших системах, де необхідно дистанційно контролювати надлишковий тиск газів і неагресивних рідин.

До складу таких індикаторів, які виробляються на нашому заводі, входить: приймач тиску та покажчик тиску УД-800/1 або ж УД-801/1.
Індикатори тиску можуть експлуатуватися за температурних показників навколишнього повітря від ― 65 до +75 °C — це для приймачів, а для покажчиків відносної вологості  прийнятні величини становлять: від ― 60 і до плюс 60 °C.

За захищеністю від впливу довкілля покажчик має мати ступінь захисту IP53, а приймач — IP55 за ГОСТ 14254.

Купуючи індикатори тиску потрібно звертати увагу на технічні характеристики. Верхні межі вимірювань індикаторів можуть коливатися від (6) 0,6  и до (15) 1,5 МПа (кгс/см2).  Сила змінного струму, споживана ІД, не має бути вищою за 0,15 А.  Грани основної похибки, що допускається, % від верхньої межі вимірювань близька до ± 4.

Варіації показань індикаторів не мають перевищувати абсолютних значень меж основних похибок. Також бажано, щоб довжина кабелю з'єднувального приймача з покажчиком по трасі становила 6000 см.
Наші індикатори мають стійкість до вібраційних впливів із частотою 20/80 Гц з амплітудою не вище ніж 1 мм під час пришвидшення до сотні м/с2 — це для приймачів, і 150 см/с2 — це для покажчиків.

Вироблені індикатори тиску справляються з впливом 2000 ударів і з пришвидшенням від сотні м/с2, тривалістю імпульсів 10/15 мс.
Принцип роботи та пристрій ІД.

В індикаторах покажчик і приймач тиску з'єднуються один з одним за допомогою дроту із перерізом понад 0,35 мм2. Сам же приймач тиску за допомогою гнучкого шланга з'єднується зі штуцером у магістралі об'єкта, крізь отвір якого тиск і подається в порожнини приймального вузла.

Далі показники вимірюваного тиску передаються манометричній пружині, і внаслідок чого викликається переміщення її незакріплених кінців. Переміщення кінця такої пружини за допомогою тяги та механізму повідомляє  колодці зі щітками: щітка (руховий контакт) приходить у рух потенціометром. У зв'язку з цим змінюються величини електричного опору струму, а зокрема його величина відповідає певним значенням вимірюваного тиску.

Межа допуску основної похибки індикатора тиску, %, не більш ніж:
- у разі комплектної постачання (приймач тиску з покажчиком тиску)	±4 (у робочому діапазоні), ±6 (у іншому діапазоні)
- у разі комплектування в споживача з одержуваних роздільно приймачів тиску та покажчиків тиску	±6.
Напруга живлення постійного струму, В
Споживана потужність індикатором тиску, В •А, не більш ніж	4,5
Довжина з'єднувального кабелю між приймачем тиску та покажчиком тиску по трасі, м, не більш ніж	60

За стійкістю до кліматичних впливів індикатори відповідають виконанням УХЛ2.1 або В2.1 за ГОСТом 15150-69, але для роботи за температури від мінус 60 до плюс 75 °C — для приймача тиску та від мінус 60 до плюс 60 °C — для покажчика тиску та відносної вологості (95±3)% за температури 35 °C.

Маса, не більш ніж 0,8 кг.
