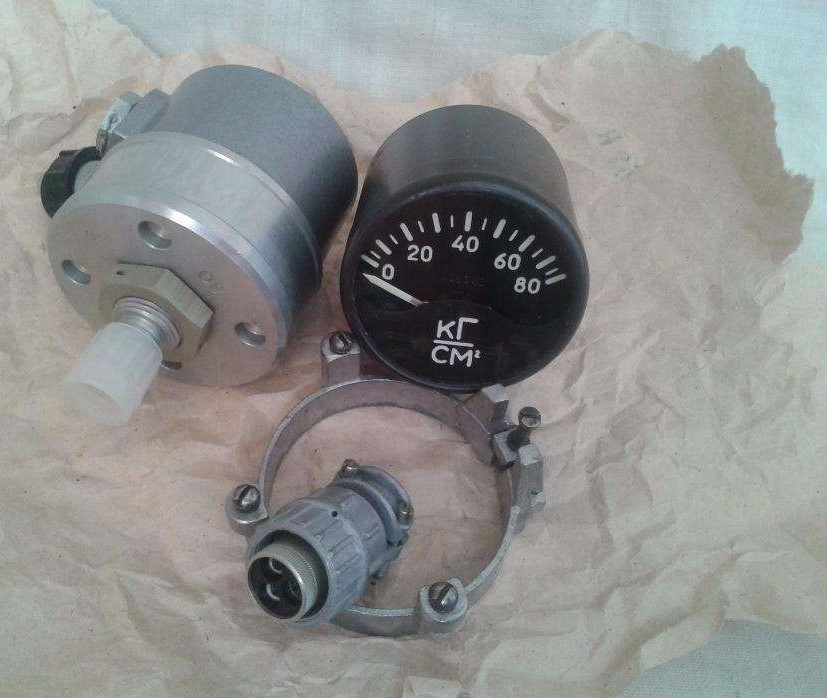

Манометр ЕДМУ-80

ЕДМУ-80 електроманометр

Манометри електричні дистанційні ЕДМУ призначені для дистанційного контролю надлишкового тиску рідин у системах паливоподання, мастила та охолодження двигунів внутрішнього згоряння, а також можуть бути використані в інших системах, де потрібен дистанційний контроль надлишкового тиску неагресивних рідин і газів.
За стійкістю до впливу температури та вологості навколишнього повітря манометри відповідають групі виконання Д3 за ГОСТ 12997 і мають виконання УХЛ або виконання В, категорію розміщення 3 за ГОСТ 15150, але для роботи за температури від мінус 60 до плюс 75 °C для приймача та від мінус 60 до плюс 60 °C для покажчика.
За захищеністю від впливу довкілля покажчик має мати ступінь захисту IP53, а приймач — IP55 за ГОСТ 14254.

Технічні характеристики

• Верхня межа вимірювань манометрів має бути 8 (80) МПа (кгс/см2).
• Напруга живлення постійного струму, В 27.
• Сила струму, споживана манометрами, не має перевищувати 0,15 А.
• Межа допуску основної похибки, % від верхньої межі вимірювань ±4.
• Під час комплектування манометрів у споживача з одержуваних роздільно приймачів і покажчиків межа, яка допускається основною похибкою манометра ±6% від верхньої межі вимірювань.
• Варіація показань манометрів не має перевищувати абсолютного значення межі основної похибки.
• Довжина з'єднувального кабелю між приймачем і покажчиком трасою не більш ніж 60 м.
• Манометри мають бути стійкими до впливу вібрації з частотою 20-80 Гц з амплітудою не більш ніж 1 мм у разі прискорення до 100 м/с2 — для приймачів і 15 м/с2 — для покажчиків.
• Манометри мають витримувати вплив 2000 ударів із пришвидшенням 100 м/с2 тривалістю імпульсу 10-15 мс.
• Маса манометрів має бути не більш ніж 1,1 кг.
