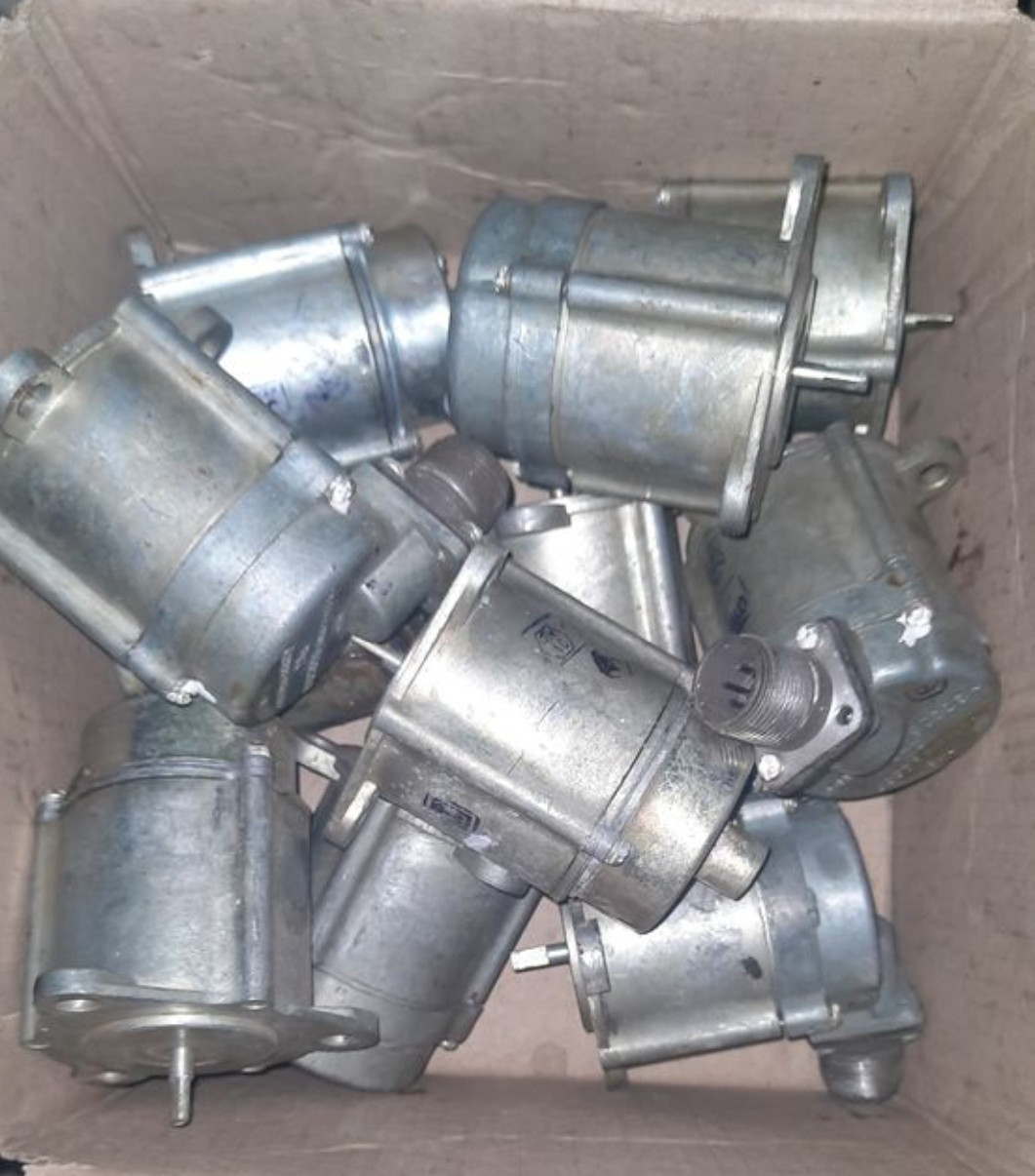

Датчик спидометра МЭ-302В

Спидометр предназначен для непрерывного отсчета общего пробега в километрах и определения скорости движения автомобиля. На автомобилях установлен электрический спидометр СП 120, работающий совместно с датчиком МЭ302-В.

            Датчик спидометра МЭ-302 представляет собой коллекторный преобразователь постоянного тока в трехфазный переменный ток изменяющейся частоты. В корпусе датчика установлен фильтр для гашения радиопомех, выполненный в виде трех сопротивлений, включенных в цепь от датчика к измерителю. Датчик спидометра установлен на автомобилях-самосвалах на крышке тормоза-замедлителя, а на автомобилях-тягачах - на суппорте стояночного тормоза и приводится в действие от ведомого вала коробки передач или дополнительной коробки червячной передачей.

            Импульсы электрического тока от датчика МЭ-302 поступают в приемник спидометра, представляющий собой маломощный трехфазный синхронный двигатель с возбуждением от постоянного магнита. Вращение ротора приемника через эксцентриково-храповой механизм передается счетному механизму спидометра. Привод счетного узла спидометра позволяет отсчитывать пройденный путь только в сторону увеличения показания независимо от направления движения автомобиля.

            Указатель спидометра установлен на панели приборов. При монтаже прибора контактные выводы датчика МЭ-302 соединить соответственно с контактными выводами указателя спидометра, а контактный вывод датчика соединить с положительным зажимом аккумуляторных батарей.
