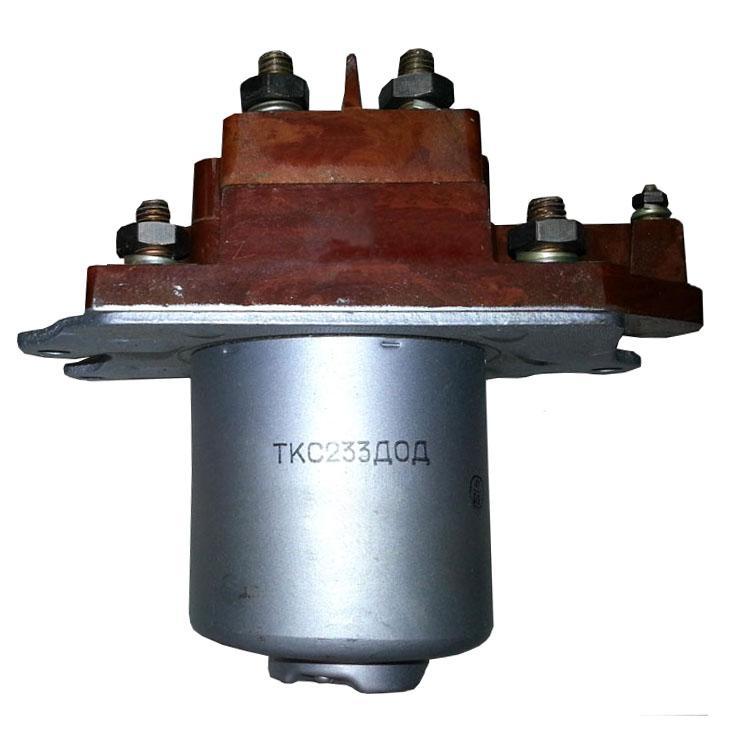

Контактор ТКС233ДОД

Контактор, що містить ТКС233ДОД, призначений для комутації ланцюгів в електросистемах об'єктів авіаційної техніки всекліматичного застосування.

Структура умовного позначення:
ТКС233ДОД
- Т — номінальна напруга в ланцюзі обмотування керування контактора — 27 В;
- До — позначення апарату: К — контактор;
- С — значення номінального струму в ланцюзі головних контактів, позначає розряд:
     - літера Е — одиниці;
     - буква Д - десятки;
     - буква С — сотні;
- 2 — вказує кількість одиниць цього розряду;
- 3 — число незалежних розмикальних контактів;
- 3 — кількість незалежних замикальних контактів;
- Д-режим роботи — тривалий;
-Про — максимально допустима температура довкілля: О - 85 °C;
- Д - додаткова температура 25 °C


Основні технічні характеристики контактора ТКС233ДОД:
• Номінальна напруга ланцюга живлення, В... 27
• Струм комутації, А... 200; 100
• Напруга комутації, В:
     - постійного струму... 30
     - змінного струму... 220 В 440 Гц; 380 В 50 Гц
• Число комутованих ланцюгів... 3
• Режим роботи... тривалий
• Габаритні розміри, мм... 147х92х148
• Маса, кг... 2,8
