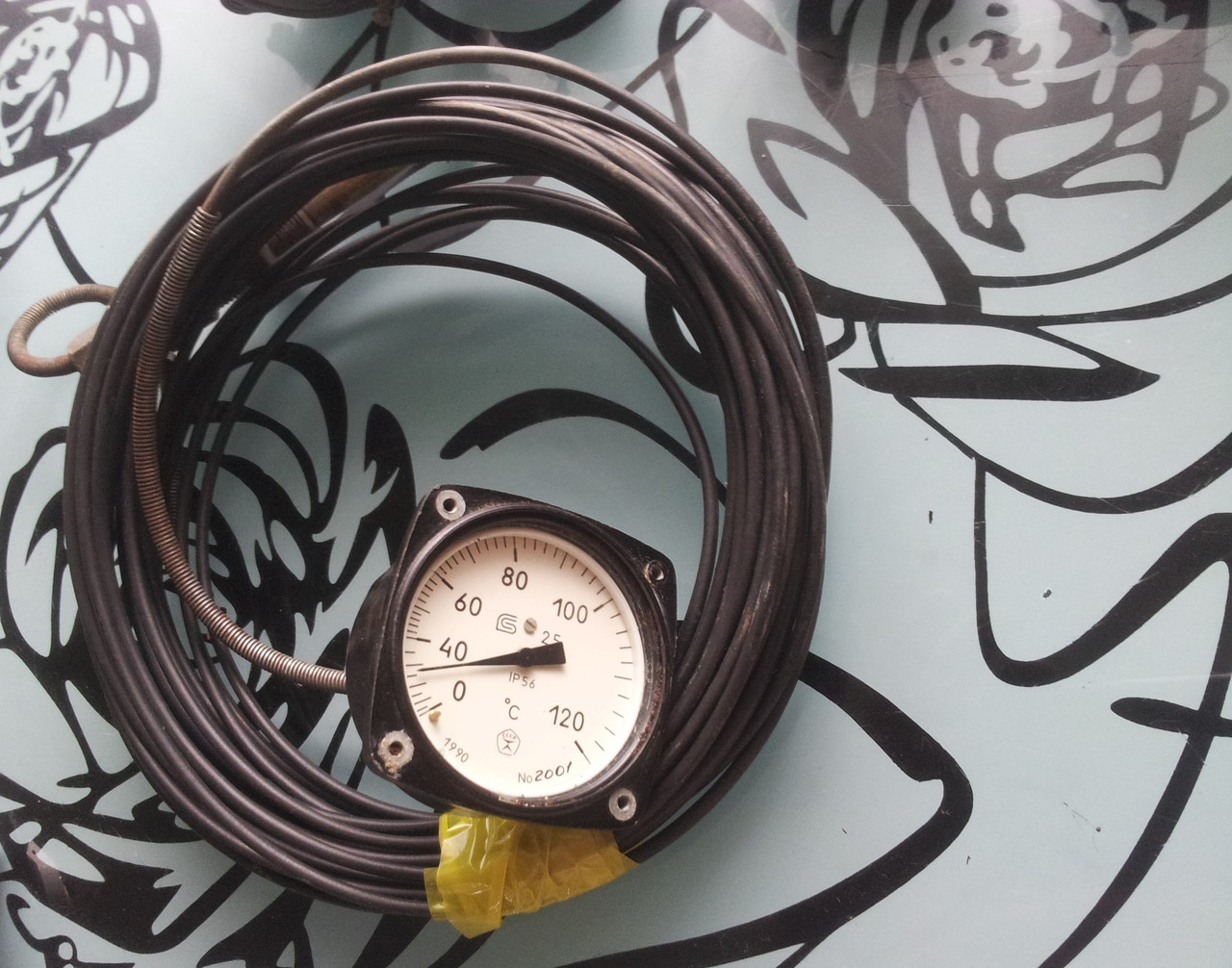

Термометр ТКП-60/3М (0 +120) капіляр від 1,6 м до 12 м

Термометри манометричні, що показують вібростійкі
ТКП-60/3М2

Призначення

Термометр ТКП-60/3М2 манометричний, що показує вібростійкий, призначений для безперервного вимірювання температури води, оливи та інших неагресивних рідин у дизельних установках.

Технічні дані

Грани вимірювань: 0-120; 0-150 oС
Діаметр корпусу 60; 100; 160 мм.
Довжина сполучного капіляра 1,6; 2,5; 4; 6; 8; 10; 12; 16 м.
Клас точності 2,5.
Довжина занурення термобалану термометра 100 мм.

Примітки:

1. Клас точності термометра встановлюється для останніх двох третій температурної шкали, а на першій третини шкали — не нижче за наступний клас точності. На першій шостій частині клас точності не регламентується.

2. Граничне відхилення довжини сполучного капіляра ±10%.

3. Граничне відхилення довжини занурення термобалану ±5%.

Робоча межа вимірювань термометра дорівнює останнім 2/3 діапазону вимірювань.
Варіація показань термометрів не має перевищувати абсолютного значення межі, що допускається основною похибкою.
Термометр стійкий до впливу температури навколишнього повітря від мінус 60 до плюс 80 °C і відносної вологості 98% за температури 35 °C.
Межа допуску додаткової похибки показань термометра не має перевищувати ±0,4% від діапазону вимірювань, через зміну температури навколишнього повітря на кожні 10 °C і 0,01% на кожен метр сполучного капіляра.
Термометр витримує вплив навантаження від температури вимірювального середовища, що перевищує верхню межу на 4% від діапазону вимірювань.
Термометр стійкий і міцний до впливу синусоїдальних вібрацій із параметрами за групою виконання F2 ГОСТ 12997-84, але в діапазоні частот від 5 до 700 Гц.
Термобалан термометра вібростійкий у разі віброприскорення 100 м/с2 у діапазоні частот від 5 до 3600 Гц з аплітудою коливань до 1,5 мм.
Термометр стійкий до впливу одиничних ударів із параметрами: тривалість ударного імпульсу в межах 0,5-30 мс, пікове прискорення м/с2.
Термометр у транспортній тарі міцний до впливу вібрації за групою No 2 ГОСТ 12997-84 частотою від 10 до 55 Гц, чинною уздовж трьох взаємно перпендикулярних осей тари або в напрямку, позначеному на тарі.
Термометр працездатний у разі тривалих нахилів корпусу в будь-якому напрямку до 45o. Перешкоджання додаткової похибки показань під час нахилів не має перевищувати половини абсолютного значення межі, що досягається основною похибкою.
Термометр працездатний в умовах гойдалки в будь-яких напрямках до 45-го періоду
7 – 19 мс.
Термометр стійкий до впливу пліснявих грибів і не перевищує характеристик балу за ГОСТ 9.048-89.
Термометр стійкий до впливу морського туману.
Тиск вимірюваного середовища не більш ніж 6,3 МПа (64 кгс/см2)
Тип з'єднання з технологічними трубопроводами термобалану термометра — з'єднання 6-18 ГОСТ 26331-94.
Маса термометра не більш ніж 1,1 кг.
