Манометр ЕДМУ-6

Індикатори тиску ЕДМУ-6, ЕДМУ-15 призначені для дистанційного контролю надлишкового тиску рідин у системах паливоподання, змащення й охолодження двигунів внутрішнього згоряння, а також можуть бути використані в інших системах, де потрібен дистанційний контроль надлишкового тиску неагресивних рідин і газів.

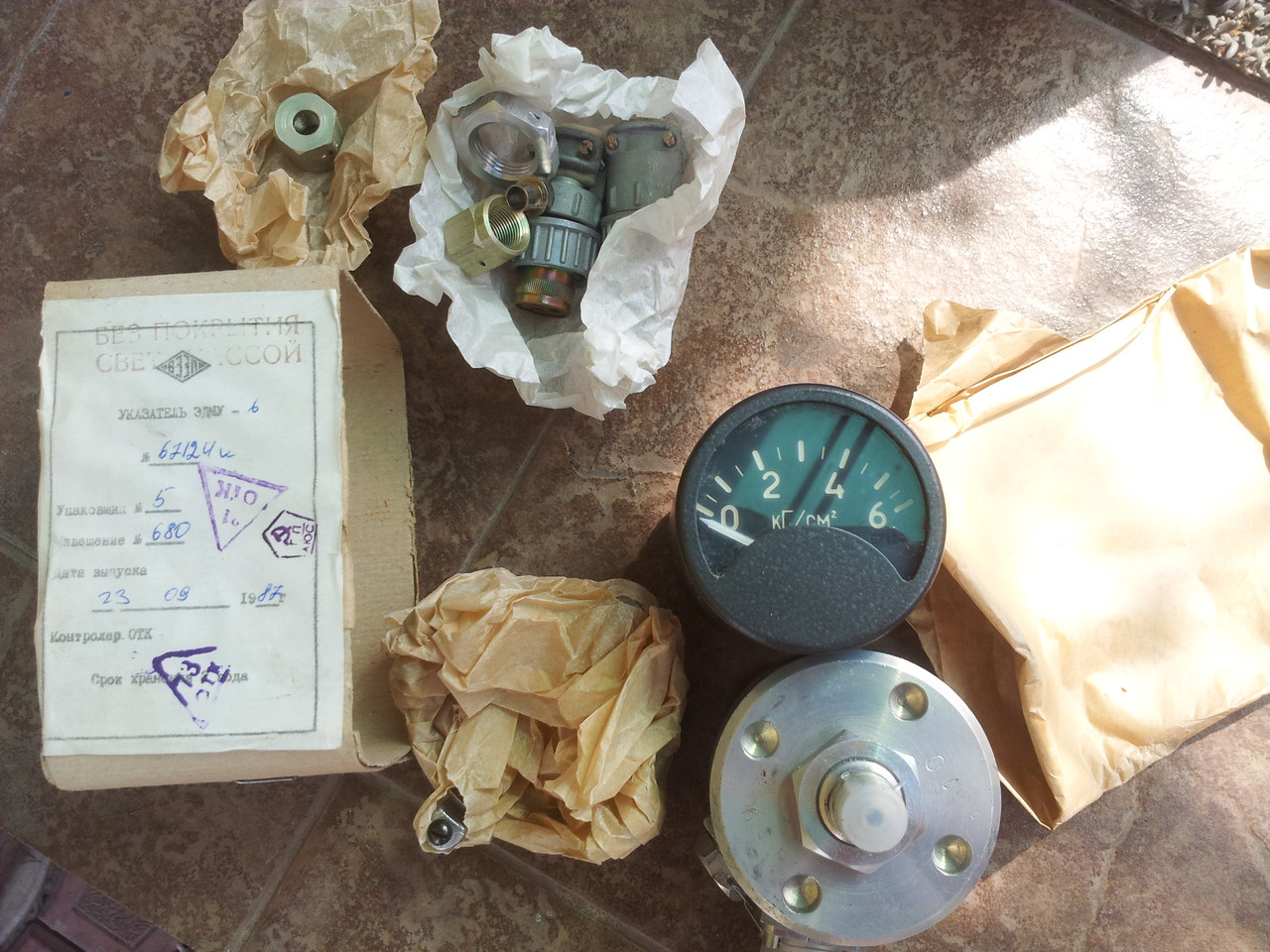

Індикатори тиску складаються з приймача тиску ПД-1 і покажчика тиску УД-800/1 або УДМ.
Допускається роздільна підставка приймачів тиску та покажчиків тиску.
Індикатори на тиск до 1,5 МПа включно можуть комплектуватися гнучкими шлангами.
Довжина шланга вибирається з ряду 550, 650, 700 і 800 мм і вказується під час замовлення.
На вимогу замовника шланги можуть постачатися окремо.


Основні технічні характеристики


Верхні межі вимірювань, робочі діапазони вимірювань індикаторів тиску ЕДМУ-6, ЕДМУ-15 вказані в таблиці 1.


Таблиця1

Межа допуску основної похибки індикатора тиску, %,	не більш ніж:
- у разі комплектної постачання (приймач тиску з покажчиком тиску)	±4 (у робочому діапазоні),  ±6 (у іншому діапазоні)
- у разі комплектування в споживача з одержуваних роздільно приймачів тиску та покажчиків тиску	±6.
Напруга живлення постійного струму, В
Споживана потужність індикатором тиску, В •А, не більш ніж	4,5
Довжина з'єднувального кабелю між приймачем тиску та покажчиком тиску по трасі, м, не більш ніж	60

    За стійкістю до кліматичних впливів індикатори тиску ЕДМУ-6, ЕДМУ-15 відповідають виконанням          УХЛ2.1 або В2.1 за ГОСТ 15150-69, але для роботи за температури від мінус 60 до плюс 75 °C — для приймача тиску та від мінус 60 до плюс 60 °C — для покажчика тиску та відносної вологості (95±3)% за температури 35 °C.

Маса індикатора тиску не більш ніж 0,8 кг.

Габаритні та приєднувальні розміри покажчика тиску УДМ, УД-800/1 — ø60х115 мм.


Габаритні та приєднувальні розміри приймача тиску ПД-1 — 58х80х120 мм.
