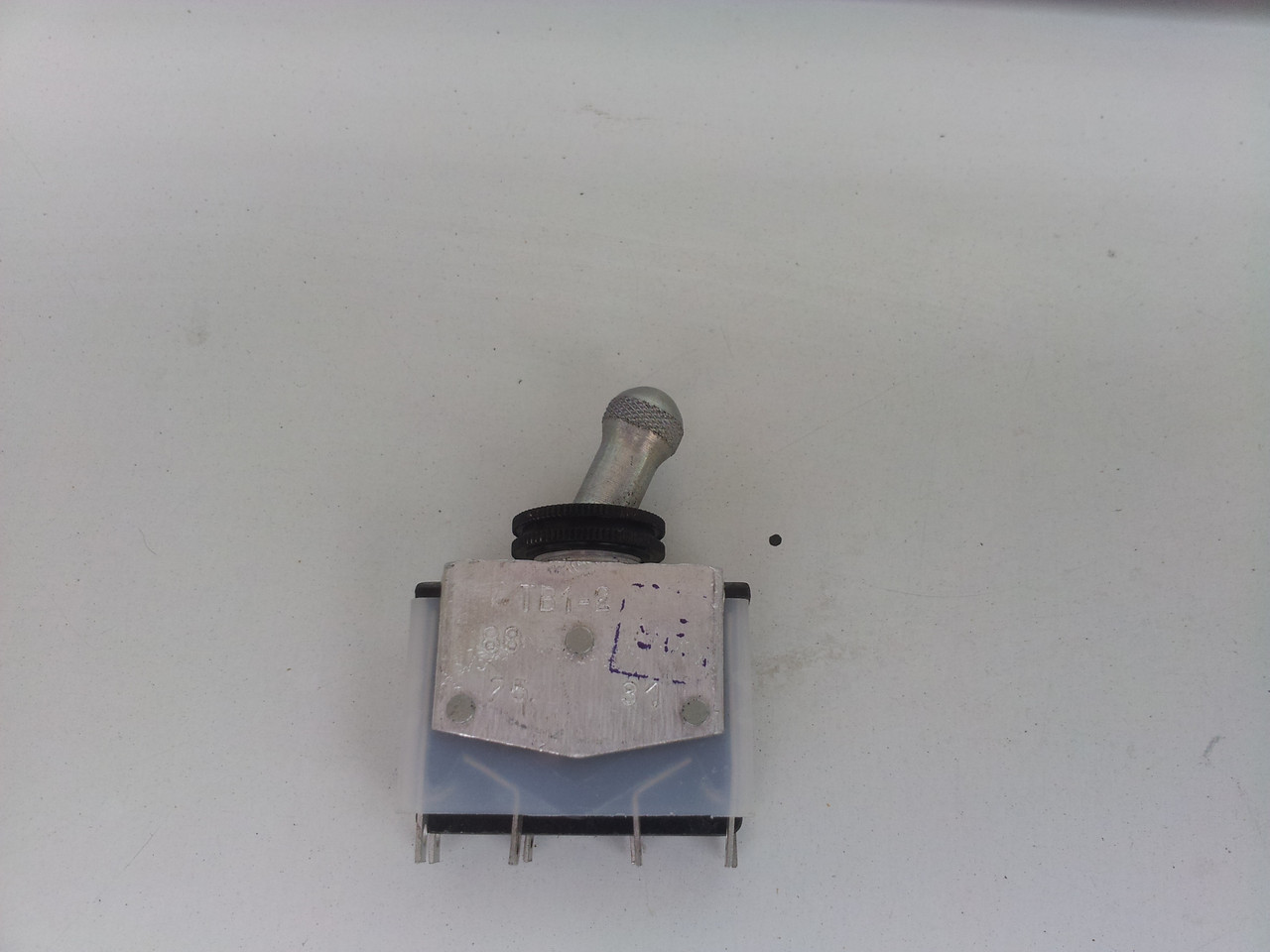

Тумблер ТВ 1-2

Призначення вимикача «Тумблер» ТВ 1-2

Вимикачі типу «Тумблер» серії ТВ призначені для комутації електричних ланцюгів керування змінного та постійного струму. Перемикачі ТВ застосовуються в електричних ланцюгах керування, сигналізації й контролю.

Виконавальний елемент вимикача ТВ-1-2 представлений важелем, який треба перемістити в одне або більше фіксованих положень, щоб змінити положення контакту.

Вимикач ― «Тумблер» відповідає вимогам ГОСТ Р МЕК 61058.1-2000.

Позначення під час замовлення: ТВ 1-2 (Т-тумблер, В-вимкнач, 1-виконання, кількість полюсів замикальних-1 і розмикальних-1).

Технічні характеристики тумблерів ТВ1-2

Ступінь захисту за ГОСТ 14255-69 — IP40.

Кліматичне виконання за ГОСТ 15150-69 і ГОСТ 15543.1-89: УХЛ3

• Вимикач «Тумблер» забезпечує замикання або розмиття електричного ланцюга.
• Усі нарізні розбірні з'єднання захищені від самовідгвинчування.
• Зусилля натискання вимикача «Тумблер» для спрацьовування в межах від 5H до 10Н.
• Вимикач «Тумблер» витримує без залишкових деформацій деталей 10000 циклів.
• Затискачі для приєднання до стаціонарного проведення забезпечують з'єднання дротів номінальним перерізом від 2,5 мм (2) до 6 мм (2).
• Вимикачі типу «Тумблер» мають паявість без додаткового обслуговування впродовж 12 місяців із дати виготовлення за дотримання режимів і правил виконання паяння.
• Вимикачі типу «Тумблер» зберігають працездатність і зовнішній вигляд після впливу на них відносної вологості 90% за температури +40 °C упродовж 2 діб.
• Вимикачі стійкі до впливу кліматичних чинників від +65 °C до -45 °C

Гарантійний термін експлуатації вимикачів «Тумблер» серії ТВ 12 місяців.

Тумблер серії ТВ призначений для вбудовування в панель керування, складається з важільного перемикання й обойми з підпружиненими контактами, що мають від 4 до 8 контактів. Контакти бувають парно замкнуті, парно розімкнуті. На корпусі тумблера ТВ є опуклість у формі штирка заввишки 2,5 мм, що є вихідним ключем.

Принцип дії

Положення перемикача тумблера ТВ 1-1 від ключа — 1-2 замкнут, 3-4 розімкнут, до ключа 3-4-замкнут, 1-2-розомкнут.

Положення перемикача тумблера ТВ 1-2 від ключа 7-8-розомкнут, 6-5-розомкнут, 3-4-замкнут, 1-2-замкнут. У разі положення перемикача до ключа 1-2 розомкнут, 3-4-розомкнуть, 6-5-замкнут, 7-8-замкнут.

Положення перемикача тумблера ТВ 1-4 від ключа 7-8-розомкнут, 5-6-розомкнут, 4-3-розомкнут, 1-2-розомкнут. У разі положення до ключа 7-8-замкнут, 6-5-замкнут, 4-3-замкнут, 1-2-замкнут.

Класифікація тумблерів типу ТВ

Вимикачі «Тумблер» ТВ класифікуються за типосиланням залежно від експлуатаційного призначення. Виконування вимикачів типу «Тумблер» позначається за кількістю та комутаційним положенням контактів (замикальних і розмикальних)
