Электромагнит ЭЛС-3

Электромагнит ЭЛС-3, фото 1
Электромагнит ЭЛС-3, фото 2Электромагнит ЭЛС-3, фото 3Электромагнит ЭЛС-3, фото 4
  • В наличии

1 650 грн.

Минимальная сумма заказа — 200 грн.

Электромагнит ЭЛС-3
1 650 грн.
В наличииЭлектромагнит ЭЛС-3
Купить
+38093216-87-77
  • +38097774-44-17
Купить
+38093216-87-77
  • +38097774-44-17
  • График работы
  • Адрес и контакты

Электромагнит ЭЛС 3 — предназначен для приведения в действие различных пусковых механизмов, приводов, тормозных систем, систем автоматики, запорной апаратуры, клапанов защиты, гидро и пневмо систем.

Основные технические характеристики:



Наименование параметра

Значение

Сила тока, потребляемая при напряжении 26 В и температуре 20 0С
     — При включении первой обмотки, А, не более

12,5

     — При включении второй обмотки, А, не более

2,2

Номинальное рабочее напряжение, В

26+3

Номинальное тяговое усилие, Н (кгс) не менее

73,5(7,5)

Номинальный ход якоря, мм

13+05

Масса электромагнита, не более, кг

1,3

Конструкция электромагнита ЭЛС 3:



            Электромагнит ЭЛС 3 состоит из корпуса с площадкой, катушки с двумя обмотками (включающей и удерживающей), якоря с возвратной пружиной, втулки и крышки, которые закрывают корпус со стороны якоря, колодки с контактными пластинами, крышки и разъема.

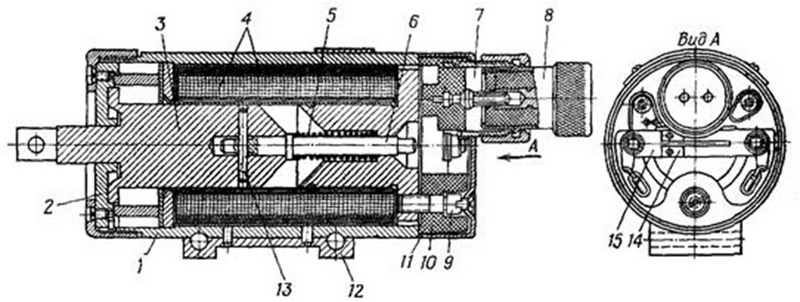

Схема электромагнита ЭЛС 3, где:

1 — корпус; 2 — крышка; 3 — якорь; 4 — катушка; 5 — пружина; 6 — шток якоря; 7 —колодка; 8 — штепсельный разъем; 9 — винт; 10 — изолятор; 11 — кожух; 12 — опора; 13 — штифт; 14 — подвижный контакт; 15 — неподвижный контакт.



Габаритные, установочные, присоединительные размеры:

Информация для заказа
  • Цена: 1 650 грн.
